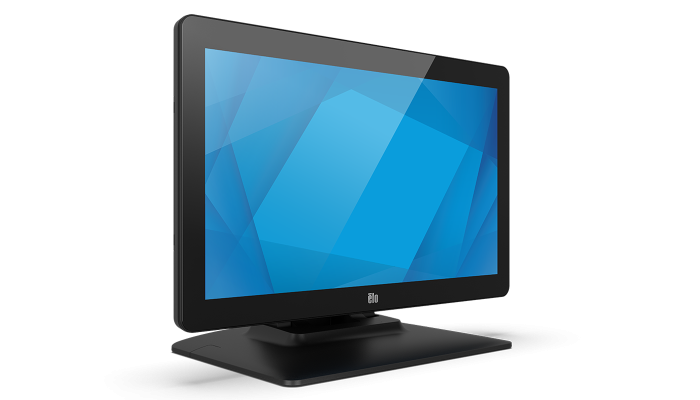

1502LM 15-Zoll Touchscreen-Monitore für medizinische Anwendungen
Touchmonitore zum Einsatz in der Medizin
Der 1502LM-Touchmonitor für die Medizintechnik verbindet branchenführende Touchscreen-Technologie mit wichtigen Gesundheitsfunktionen, darunter auch die Einhaltung der Schutzart IP22 und der Norm IEC 60601-1. Mit ihrem kompakten Formfaktor und dem schlanken Design sind die Touchmonitore ideal für zahlreiche Einsatzmöglichkeiten geeignet: Patientenentertainment, Virtual-Health-Systeme, Patientenüberwachung, Geräte zur Beatmung und Medikamentenabgabe und Labore.
Schutzart IP22
Versiegelung zum Schutz vor Staub, Schmutz und Flüssigkeit: Profitieren Sie von einer zuverlässigen Lösung, die leicht zu reinigen und desinfizieren ist.
IEC 60601
Inklusive Netzteil, das der IEC 60601 entspricht.
Integrierte Touchfunktion
TouchPro® PCAP verfügt über zehn simultane Berührungspunkte und bietet ein Toucherlebnis wie auf dem Tablet. Zudem ist eine Bedienung mit nassen oder trockenen Handschuhen problemlos möglich.
Qualität, Zuverlässigkeit und lange Lebensdauer
Dies unterstützt Elo durch die dreijährige Standardgarantie sowie durch optionale EloCare-Serviceangebote.
Interaktive Patientenversorgung
Der 1502LM-Touchmonitor für die Medizintechnik sorgt für eine bessere Patientenerfahrung – am Patientenbett für Entertainment-Anwendungen oder Aufklärungsinhalte, die den Patienten über den Verlauf seiner Behandlung informieren.
Für das Gesundheitswesen konzipiert und konstruiert
Der 1502LM lässt sich flexibel in einer Vielzahl von Bereichen des Gesundheitswesens installieren, um eine bessere Kommunikation zwischen Patienten und Gesundheitsdienstleistern zu ermöglichen.
Patientenüberwachung
Patientenentertainment
Laborausrüstung
Apothekenautomatisierung
Beatmungsgeräte
Gezeigtes Gerät - Rosa mit Elo Medical-Monitor
Direkt anschlussbereit für Medizingeräte
Mit einem umfassenden Portfolio an Touchtechnologien und Anzeigelösungen ist die Anpassung von Elo-Produkten für praktisch jedes Medizingerät möglich – einschließlich Beatmungsmonitore, Anästhesiemonitore, Patientenmonitore und Medikamentenspender. Vom Patientenzimmer bis zum Labor und überall dort, wo Gesundheitsdienstleister arbeiten: Die Produkte von Elo sind hervorragend für Medizinanwendungen geeignet, bei denen eine konstante, stabile Bildqualität und zuverlässige Touch-Performance entscheidend sind.
Einfach konfigurierbar
Flexible Montage
Jeder medizinische Touchmonitore ist mit einem VESA-Lochmuster versehen, sodass die Montage an einer Vielzahl von Ständern, Armen, Wänden oder Medizinwagen problemlos möglich ist.

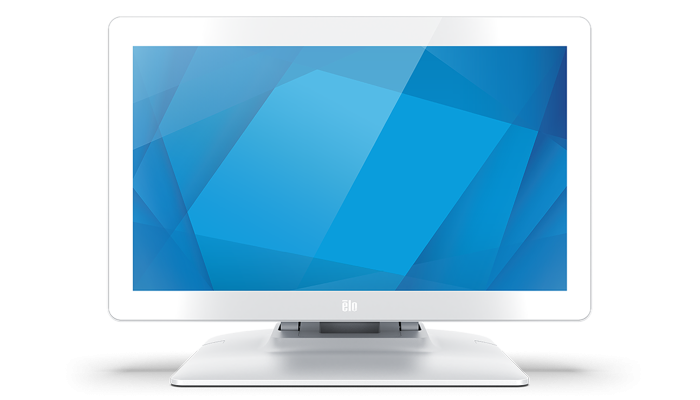

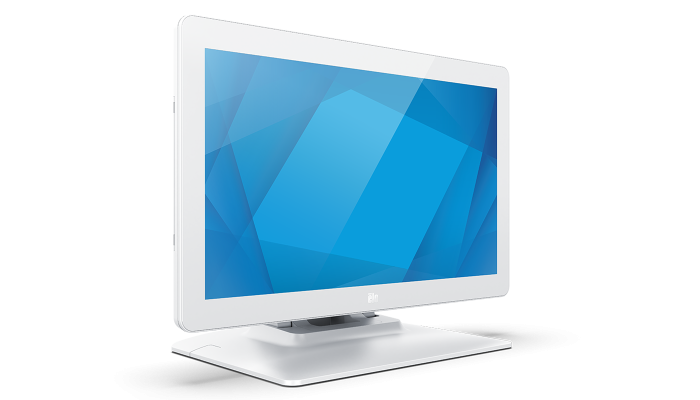

Schwarz oder Weiß
Wählen Sie zwischen weißen oder schwarzen Modellen mit oder ohne Standfuß.
Ergonomisches Display
Durch optionale Griffe lässt sich die Anzeige problemlos ausrichten oder drehen.
Dieses Produkt verfügt über keine Zulassung der amerikanischen Gesundheitsbehörde FDA (Food and Drug Administration) als „Medizingerät“ und entspricht nicht den Anforderungen der ISO-13485. Je nach Verwendungszweck können zusätzliche Zertifizierungen erforderlich sein.
Merkmale
-
Technische
Artikelnummer(n)
Weiß, Mit Standfuß - E542808
Schwarz, Mit Standfuß - E542617
Weiß, Ohne Standfuß - E967255
Schwarz, Ohne Standfuß - E967064Gehäusefarbe
Weiß oder schwarz
Touchtechnologie & Leistung
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 Touch
Bilddiagonale
15,6 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Seitenverhältnis
16:9
Aktiver Bereich
13,55" x 7,62" / 344,16 mm x 193,5 mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
640 x 400 @ 70Hz
720 x 400 @ 70Hz
800 x 600 @ 56, 60Hz
1024 x 768 @ 60Hz
1280 x 720 @ 50, 60Hz
1280 x 800 @ 60Hz, 60HzRB
1280 x 960 @ 60Hz
1280 x 1024 @ 60Hz
1360 x 768 @ 60Hz
1366 x 768 @ 60Hz, 60Hz RB
1440 x 900 @ 60Hz, 60Hz RB
1680 x 1050 @ 60Hz, 60Hz RB
1920 x 1080 @ 50, 60HzBlickwinkel
Horizontal: ±80° oder 160° insgesamt / Vertikal: ±80° oder 160° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Display: 250 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
30 msec
Kontrastverhältnis
700:1
Touch-Benutzerschnittstelle
USB
Oberflächenbehandlung
Blendschutz
On-Screen-Display (OSD)
Zugänglich durch Schalter an der Unterseite:
Steuerung: Menü, Auf, Ab, Wählen
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, automatische OSD-Ausschaltung, OSD-Sprache, Lautstärke, Stummschalten, Wiederherstellung der Standardwerte, Tonquellenauswahl, Videopriorität, Information, Touch-Standby, Peripherie-Anschluss
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, Japanisch, traditionelles Chinesisch, vereinfachtes Chinesisch
Sperren: OSD, PowerE/A-Ports
1 x USB-Typ-C
1 x Audiobuchse (Line-In)
1 x VGA (Micro-HDMI-Buchse)
1 x HDMI
1 x 12 V D/C-Eingang
3 x Micro-USB-Ports (oben, links, rechts)Lautsprecher
2 x interne 2W-Lautsprecher
Vídeo
Analog VGA
VGA analog
HDMI
USB-Typ-C
Wir empfehlen die Verwendung des Elo-Kabels USB-Typ-C auf -Typ-C (Elo-Teilenr.: E710364), um Kompatibilitätsprobleme zu vermeiden.
Input Video Horizontal Sync frequency range: 31.5 – 82KHz
Input Video Vertical Sync (frame rate) frequency range: 50 – 75Hz
Eingangsvideo-Horizontal-Sync-Frequenzbereich: 31,5 – 82KHz
Eingangsvideo Vertical Sync (Framerate) Frequenzbereich: 50 – 75HzLeistung
Monitor-Stromanschluss: Netzbuchse koaxial (Stiftdurchmesser 2,0 mm (+0,0 -0,1 mm), Zylinderdurchmesser 6,4 mm (+/- 0,3 mm), Zylindertiefe 8,8 mm (+/- 0,3 mm))
Monitor-Eingangsspannung: 12 V DC +/- 5 %
Netzadapter-Ausgangsanschluss: Gleichstromstecker (Stift-Innendurchmesser 2,1 mm (+/- 0,1 mm), Stift-Außendurchmesser 5,5 mm (+/- 0,05 mm), Zylindertiefe 9,5 mm (+/- 0,3 mm))
Adapter-Eingangsspannung: 100–240 V AC
Eingangsfrequenz: 50–60 HzStromverbrauch (typisch)
Monitor und AC / DC-Adapter
EIN: 9,5 W
STANDBY: 1,27 W
AUS: 0,2 WMonitorabmessungen (ohne Standfuß)
9,62'' x 15,23'' x 1,28'' / 244,39 mm x 386,96 mm x 32,4 mm
Monitorabmessungen (mit Standfuß)
11,21'' x 15,23'' x 7,84'' / 284,65 mm x 386,96 mm x 199,12 mm
Versandabmessungen
Mit Standfuß: 8,03'' x 17,76'' x 13,54''/ 204 mm x 451 mm x 344 mm
Ohne Standfuß: 6,89" x 17,76" x 12,60" / 175 mm x 451 mm x 320 mmGewicht (ohne Verpackung)
Mit Standfuß: 6,79 lbs / 3,08 kg
Ohne Standfuß: 3,62 lbs / 1,64 kgGewicht (mit Verpackung)
Mit Standfuß: 11,24 lbs / 5,1 kg
Ohne Standfuß: 7,47 lbs / 3,39 kgBetriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80 %
Lagerung: 10% bis 95% (38,7 ℃ max. Feuchtkugeltemperatur)Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Montageoptionen

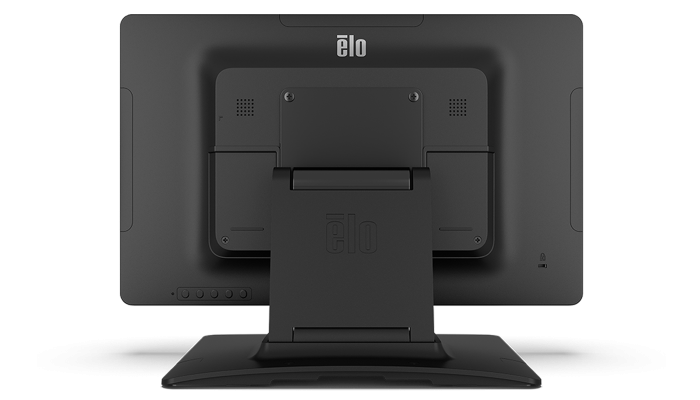

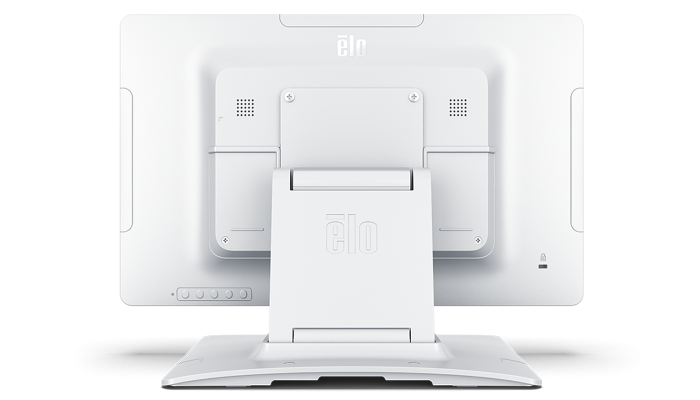

VESA 4-Loch 75mm und 100mm Montageschnittstelle an der Rückseite des Geräts
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Kanada cUL, IC
Europa CE
Vereinigtes Königreich UCKA
Japan VCCI
USA UL, FCC
China CCC
Korea, KCC, e-Standby
Australien RCM
Mexiko NOM
Taiwan BSMI
International CB
RoHS, China RoHS, WEEE, REACH
Indien BIS
Russland EAC
UL: AAMI / ANSI ES60601-1: 2005 / (R) 2012 und A1: 2012, C1: 2009 / (R) 2012 und A2: 2010 / (R) 2012 / IEC 60601-1 Ed. 3.1Schutz vor Eindringen
IP22 gesamtes Gehäuse
Aufprallschutz
IK07
Im Lieferumfang enthalten
Touchmonitor
Schnellinstallationsanleitung
HDMI Kabel
Netzteil (E128201)
2 x Kabelklemmen
2 x Kabelbinder
EEI-Label
USB-Kabel (USB-Typ-A auf -Typ-C)
NA Netzkabel
EU-Netzkabel
3 x Schrauben (M3 x 8 mm) für Kabelklemmen
2 x Schrauben (M3 x 10 mm) für Kabelführung
4x Schrauben (M4 x 10 mm) nur für E967064 und E967255Optionales Zubehör
PCAP Stylus Stift - Teilenr Elo: E066148
Ständer, Halterungen & Kits
Wandmontagesatz - Elo Teilenr.: E143088
Tischständer für 15''-Display (Schwarz) - Elo Teilenr.: E044162
Tischständer für 15''-Display (weiß) - Elo Teilenr.: E765019
Tischständer für I-Serie im 22-Zoll-Format (100mm VESA) - Elo Teilenr: E044356
Regalhalterung (75mm oder 100mm VESA) - Elo Teilenr.: E043382
Bodenständer (75mm oder 100mm VESA) - Elo Teilenr.: E048069
Standfuß 6-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047458
Standfuß 12-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047663
Standfuß 18-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047864
Ständerhalterung (75mm oder 100mm VESA) - Elo-Teilenr: E045151
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel – 1,8 m - Elo-Teilenr: E214097
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel - 3 m - Elo-Teilenr: E214282
Elo Standfuß 1302L - Schwarz (75 mm VESA) - Elo Teilenr.: E307788
Elo Standfuß 1302L - weiß (75 mm VESA) - Elo Teilenr.: E307974
USB-C zu USB-C Kabelsatz - Elo Teilenr.: E710364
VGA-DB15 zu Micro-Kabelsatz - Elo Teilenr.: E710549
DVI-D-zu-HDMI-Kabelsatz - Elo Teilenr.: E538507
Self-Service-Kassentischständer Slim (75mm oder 100mm VESA) - Elo Teilenr.: E514693
Self-Service-Bodenständer (75mm oder 100mm VESA) – E514881 + E515260
1,8 m USB-C-Kabelsatz - enthält VGA-, USB-, HDMI- und Audiokabel – Elo Teilenr: E408388
Nordamerika-Netzkabel – C13 - Elo-Teilenr: E593865
Australien-Netzkabel – C13 - Elo-Teilenr: E594067
Europa-Netzkabel – C13 - Elo-Teilenr: E594264
Korea-Netzkabel – C13 - Elo-Teilenr: E594466
China-Netzkabel – C13 - Elo-Teilenr: E594670
Taiwan-Netzkabel – C13 - Elo-Teilenr: E594869
Japan-Netzkabel – C13 - Elo-Teilenr: E793799
Netzadapter – 60W – 1502LM – Elo-Teilenr: E181106
Zubehör
(6)
Upgrades, Add-ons und mehr.
Ständerhalterungen
Regalhalterung
Standfuß

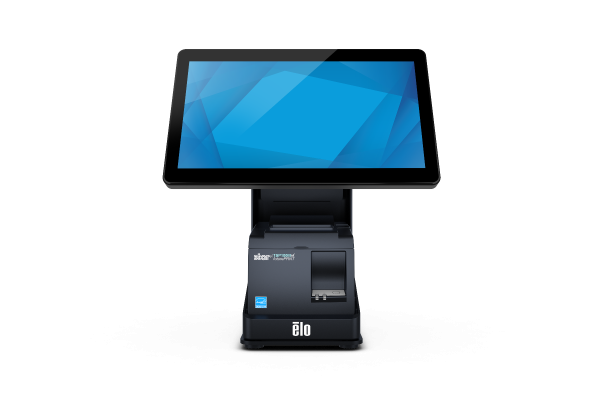

Wallaby™ POS Ständer

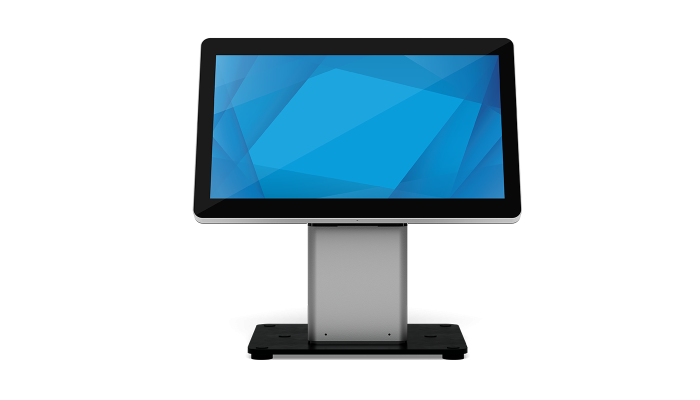

Self-Service-Ständer Slim
