1502L 15 Zoll Touchscreen Monitor

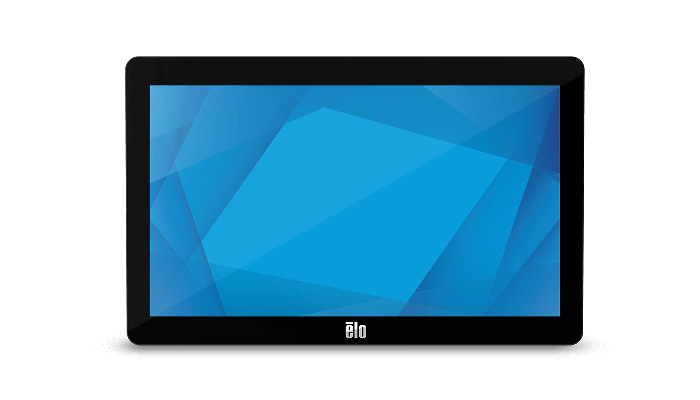

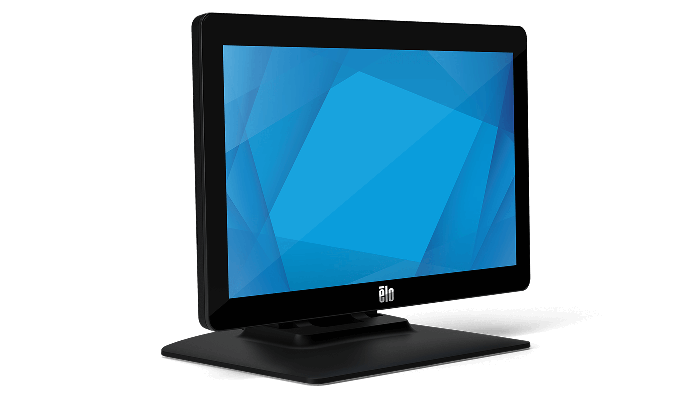

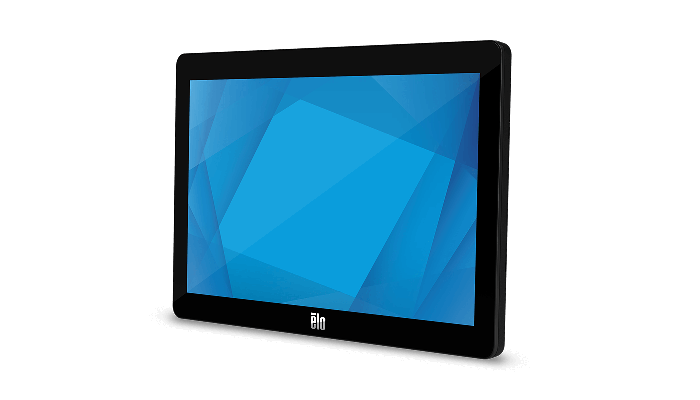

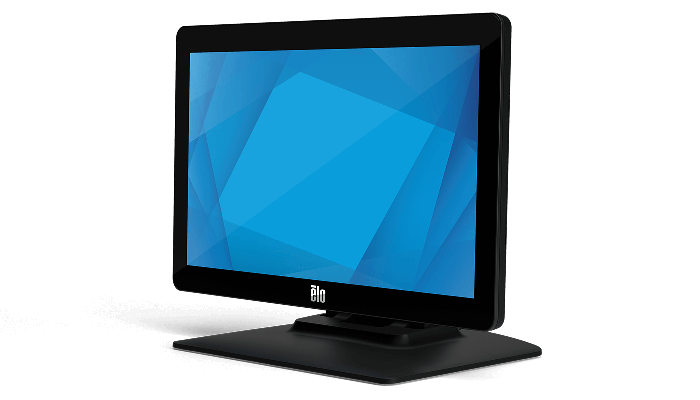

Elo 1502L Touchscreen-Monitor
Der Elo 1502L Touchscreen-Monitor zeichnet sich wie die gesamte Modellreihe 02 durch seine nahtlose Integrierbarkeit in verschiedenste Umgebungen aus. Dank seines kompakten Formfaktors und seiner klaren Linien bietet er in Sachen Einbau und Anwendung maximale Flexibilität. Ob als POS-Terminal oder als interaktives Kundenwerkzeug - er macht immer eine gute Figur. Er empfiehlt sich daher für POS-Anwendungen genauso wie für den Selbstservice-Einsatz, als Digital Signage-Monitor und für das Gastgewerbe. Sein umfassendes Zubehör rundet das Angebot ab und gewährleistet eine problemlose Anpassung des Monitors an Ihre Anforderungen.
Komplette Verbindung mit nur einem Kabel
Der 1502L bietet als erster Touchscreen seiner Art für kommerzielle Anwendungen eine Typ C USB-Schnittstelle, über die Touch-, Videosignale und Stromversorgung laufen. Dadurch reduziert sich die notwendige Kabelanzahl von 3 auf 1, was Installation und Wartung ungemein erleichtert.
Einer für Sie. Einer für Ihre Kunden.
Der 02-Series bietet Dual-Funktionalität. Dadurch können Sie ihn als traditionellen POS-Terminal oder als dem Kunden zugewandtes Display verwenden - oder als BEIDES! Mit einem Elo Touchscreen für interaktive Kundenkommunikation steigern Sie Markentreue und Kundenzufriedenheit, da Sie dem Kunden viele Dienste bieten: von der direkten Kontrolle von Transaktionen über die Teilnahme an Treueprogrammen bis zum Abrufen von brandneuen Sonderangeboten.
Hervorragend geeignet für viele Einsatzgebiete
Alle sind gleich? Nicht bei uns! Unternehmen haben verschiedene Anforderungen. Sie benötigen einen Touchscreen am Point-of-Sale für die Abwicklung einer Transaktion? Sie möchten Ihren Gästen im Restaurant den Zugriff auf Self-Service-Anwendungen ermöglichen, damit sie die Menükarte erkunden und eine Bestellung aufgeben können? Mit den Monitoren der 02-Serie können Sie Ihr Vorhaben einfach realisieren: Sie lassen sich mühelos integrieren und sorgen gleichzeitig für eine moderne, elegante Optik.
-
Einzelhandel
-
Gastgewerbe
-
Regierung
-
Restaurant
-
Industrie
Elo Noch mehr Möglichkeiten – mit Elo Edge Connect™
Vielseitigkeit - dafür steht Elo Edge Connect mit einer großen Auswahl an Peripheriegeräten. Komfortable Anschlussmöglichkeiten für bis zu vier Zusatzgeräte: Ob Endless-Aisle-Sortimentserweiterung, Self-Service- oder Anwendungen im Verbund – der Anschluss an den Touchscreen ist kein Problem. Ein weiterer Vorteil: Sie können Peripheriegeräte auch später hinzufügen oder wechseln, sollten sich Ihre Anforderungen ändern.
-
EMV Cradles
Die Möglichkeit, Zahlungen vornehmen zu können, ist entscheidend, um eine Transaktion abzuschließen. Die 1502L bietet kompatible EMV-Halterungen, mit denen Sie ein EMV-Zahlungssystem sicher befestigen können, und zwar direkt der bildschirm.
-
Strichcodescanner
Der Honeywell N3680 ist ein omnidirektionaler 1D/2D-Barcodescanner, mit optionaler Möglichkeit zum Hinzufügen von Plug-ins. Beispiel: EasyDL ermöglicht Benutzern das Auslesen von amtlich ausgestellten Ausweisen in den USA und Kanada.
-
Magnetstreifenleser
Der kodierte Dreispur-Magnetstreifenleser von Magtek bietet Remote-Schlüsselinjektion. Mithilfe der Elo-Test-App für Zubehör können Sie die Sicherheitsstufe von Standard-Sicherheitsstufe 2 oder die Verschlüsselung auf Stufe 3 ändern, um sensible Kreditkartendaten auszulesen.
Flexible Montage
Heutzutage verlangen Kunden ein nahtloses Einkaufserlebnis – vom Betreten des Geschäfts bis zum Kassiervorgang. Die Touchscreen-Monitore der 02-Serie lassen sich dank der zahlreichen Aufstellmöglichkeiten, wie dem mitgelieferten Ständer, der Regal- und Wandhalterung oder Kioskgehäusen von Drittanbietern schnell und einfach integrieren.
Optisch beeindruckende Displays in Größen von 7 bis 27 Zoll
Die brillanten Touchscreens mit der branchenführenden TouchPro® PCAP-Technologie von Elo bieten große Betrachtungswinkel mit tadelloser Bildschärfe, Auflösung und Lichtdurchlässigkeit für präzise Berührungsreaktionen und lebendige Bilder. Die Monitore der 02-Serie reagieren auf bis zu zehn simultane Berührungen und sorgen bei Anwendern für ein interaktives Erlebnis, das dem von Tablets ähnelt.
7"
10"
13"
15"
20"
22"
24"
27"
Qualität und Zuverlässigkeit – die Markenzeichen von Elo
Profitieren Sie von Lösungen, die Ihnen die Qualität und Zuverlässigkeit liefern, für die wir von Elo bekannt sind. Dies unterstützen wir durch unsere dreijährige Standardgarantie sowie durch eine optionale Erweiterung auf fünf Jahre. Eine zuverlässige Komplettlösung aus einer Hand: Wir konzipieren und konstruieren Systeme, bei denen die Touchfunktionalität von Anfang an im Vordergrund steht.
Merkmale
-
Technische
Artikelnummer(n)
PCAP, FHD, USB-C, Mit Standfuß (weltweit) – E155645
PCAP, FHD, USB-C, Ohne Standfuß (weltweit) – E125496
PCAP, HD, Mit Standfuß (weltweit) – E318746Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
PCAP (projizierte Kapazitivsensorik) - 10-Touch
Bilddiagonale
15,6 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Dicke des Bildschirms
1,28" / 32,4 mm
Seitenverhältnis
16:9
Aktiver Bereich
13,55" x 7,62" / 344,16 mm x 193,5 mm
Auflösung
FHD-Modell: 1920 x 1080
HD-Modell: 1366 x 768Andere unterstützte Auflösungen
FHD-Modell:
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 720 50, 60Hz
1280 x 800 60Hz, 60Hz RB
1280 x 960 60Hz
1280 x 1024 60Hz
1360 x 768 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB
1920 x 1080 50, 60Hz
HD-Modell:
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 720 50, 60Hz
1360 x 768 60HzBlickwinkel
FHD-Modell:
Horizontal: ± 80° / insgesamt 160°; vertikal: ± 80° / insgesamt 160°
HD-Modell:
Horizontal: ± 45° / insgesamt 90°; vertikal: -35°/+15° oder insgesamt 50°Farben
16,7 Millionen
Helligkeit (typisch)
FHD-Modell
LCD-Display: 250 cd/m²
PCAP + DC-Netzteil: 225 cd/m²
PCAP + USB-C 5V-Versorgung: 180 cd/m²
HD-Modell
LCD-Display: 220 cd/m²
PCAP + DC-Netzteil: 198 cd/m²Reaktionszeit gesamt (typisch)
FHD-Modell: 30 ms
HD-Modell: 10 msKontrastverhältnis
FHD-Modell: 700:1 / HD-Modell: 400:1
Touch-Benutzerschnittstelle
USB
Oberflächenbehandlung
Blendschutz
On-Screen-Display (OSD)
Über die Tasten an der Unterseite zugänglich:
Bedienelemente: Menü, auf-/abwärts, Auswahl
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, automatische OSD-Ausschaltung, OSD-Sprache, Lautstärke, Stummschalten, Wiederherstellung der Standardwerte, Tonquellenauswahl, Videopriorität, Information, Touch-Standby, Peripherie-Anschluss (nur USB-C-Monitor)
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, Japanisch, traditionelles Chinesisch, vereinfachtes Chinesisch
Zugriffssperren: OSD, StromzufuhrE/A-Ports
FHD-Modell:
1 x USB-Typ-C
1 x Audiobuchse (Line-In)
1 x VGA (Micro-HDMI-Buchse)
1 x HDMI
1 x 12 V D/C-Eingang
3 x Micro-USB-Ports (oben, links, rechts) zur Unterstützung von Elo-Edge-Connect-Zubehör
HD-Modell:
1 x USB-Typ-B
1 x Audiobuchse (Line-In)
1 x VGA (Mini-VGA-Buchse)
1 x HDMI
1 x 12 V D/C-Eingang
3 x Micro-USB-Ports (oben, links, rechts) zur Unterstützung von Elo-Edge-Connect-ZubehörLautsprecher
2 x interne 2W-Lautsprecher
Vídeo
FHD-Modell:
VGA analog
HDMI
USB-Typ-C (unterstützt DP-Alt-Modus)
Wir empfehlen die Verwendung des Elo-Kabels USB-Typ-C auf -Typ-C (Elo-Teilenr.: E710364), um Kompatibilitätsprobleme zu vermeiden.
HD-Modell:
VGA analog
HDMIVideo-Eingangsformat
Horizontal: 31,5 - 82 KHz
Vertikal: 50 - 75 HzLeistung
FHD-Modell:
Option 1: Eingangsspannung USB-Typ-C: 5 V±5% 3 A/9 V±5% 3 A/15 V±5% 1,8 A/20 V±5% 1,35 A
Option 2: Externer DC-Adapter 12 V/36 W im Lieferumfang enthalten
Monitor-Stromanschluss: Netzbuchse koaxial (Stiftdurchmesser 2,0 mm (+0,0 -0,1 mm), Zylinderdurchmesser 6,4 mm (+/- 0,3 mm), Zylindertiefe 8,8 mm (+/- 0,3 mm))
Monitor-Eingangsspannung: 12 V DC +/- 5 %
Netzadapter-Ausgangsanschluss: Gleichstromstecker (Stift-Innendurchmesser 2,1 mm (+/- 0,1 mm), Stift-Außendurchmesser 5,5 mm (+/- 0,05 mm), Zylindertiefe 9,5 mm (+/- 0,3 mm))
Adapter-Eingangsspannung: 100–240 V AC
Eingangsfrequenz: 50–60 Hz
HD-Modell:
Externer DC-Adapter 12 V/40 W im Lieferumfang enthalten
Monitor-Stromanschluss: Koax-Netzteilbuchse (Stift-Außendurchmesser 2,5 mm, Zylinder-Innendurchmesser 6,4 mm)
Monitor-Eingangsspannung: 12 V DC +/- 5 %
Netzadapter-Ausgangsanschluss: Gleichstromstecker (Stift-Innendurchmesser 2,5 mm (+/- 0,1 mm), Stift-Außendurchmesser 5,5 mm (+/- 0,05 mm), Zylindertiefe 9,5 mm (+/- 0,3 mm))
Adapter-Eingangsspannung: 100–240 V AC
Eingangsfrequenz: 50–60 HzStromverbrauch (typisch)
FHD-Modell (Monitor + Adapter):
EIN: 9,5 W
SCHLAFMODUS: 1,87 W
AUS: 0,2 W
HD-Modell (Monitor + Adapter):
EIN: 10,2 W
SCHLAFMODUS: 0,4 W
AUS: 0,2 WMonitorabmessungen (ohne Standfuß)
9,62" x 15,23" x 1,28" / 244,39 mm x 386,96 mm x 32,4 mm
Monitorabmessungen (mit Standfuß)
11,21" x 15,23" x 7,84" / 284,65 mm x 386,96 mm x 199,12 mm
Versandabmessungen
Mit Standfuß: 8,03" x 17,76" x 13,54" / 204 mm x 451 mm x 344 mm
Ohne Standfuß: 6,89" x 17,76" x 12,60" / 175 mm x 451 mm x 320 mmGewicht (ohne Verpackung)
Mit Standfuß: 6,72 lbs / 3,05 kg
Ohne Standfuß: 3,62 lbs / 1,64 kgGewicht (mit Verpackung)
Mit Standfuß: 11,05 lbs / 5,01 kg
Ohne Standfuß: 7,47 lbs / 3,39 kgBetriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80 %
Lagerung: 10% bis 95% (38,7 ℃ max. Feuchtkugeltemperatur)MTBF
50.000 Stunden, nachgewiesen
Montageoptionen

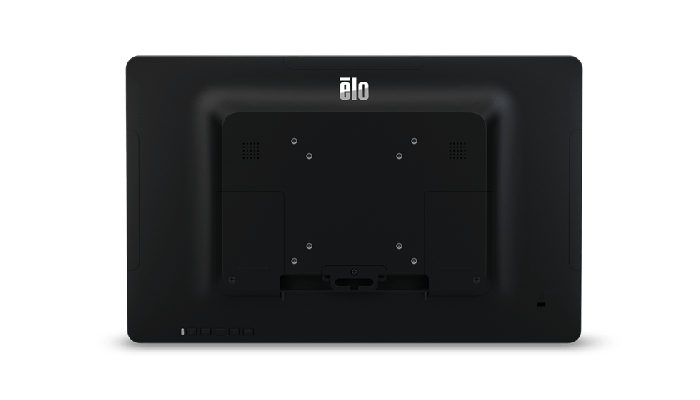

VESA-Halteplatte mit 4 Schraublöchern (Lochbild 75 mm und 100 mm) auf der Rückseite des Geräts
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Kanada cUL, IC
Europa CE
Vereinigtes Königreich UCKA
Japan VCCI
USA UL, FCC
China CCC
Korea, KCC, e-Standby
Australien RCM
Mexiko NOM
Taiwan BSMI
International CB
RoHS, China RoHS, WEEE, REACH
Indien BIS
Russland EACSchutz vor Eindringen
IPX1 für Vorderseite
Aufprallschutz
FHD-Modell: IK07
Im Lieferumfang enthalten
FHD-Modell:
Touchmonitor
Schnellinstallationsanleitung
HDMI-Kabel
Netzteil
2 x Kabelklemmen
2 x Kabelbinder
EEI-Etikett
USB-Kabel (USB-Typ-A auf -Typ-C)
NA-Stromkabel
EU-Stromkabel
3 x Schrauben (M3 x 8 mm) für Kabelklemmen
2 x Schrauben (M3 x 10 mm) für Kabelführung
4 x Schrauben (M4 x 10 mm) nur für E125496
HD-Modell:
Touchmonitor
Schnellinstallationsanleitung
HDMI-Kabel
Netzteil
2 x Kabelklemmen
2 x Kabelbinder
Mini-VGA auf VGA-Kabel (Stecker Mini-VGA auf DE-15 (DB-15))
USB-Kabel (Stecker USB-Typ-A auf USB-Typ-B)
Audiokabel
EEI-EtikettOptionales Zubehör
Magnetstreifenleser (MSR) - Elo Teilenr: E001002
Fingerabdruck-Scanner - Elo Teilenr: E134286
2D Barcode-Scanner (Schwarz - SE2707) - Teilener Elo: E393160
2D Barcode-Scanner (Schwarz - SE4720) - Teilener Elo: E384627
2D Barcode-Scanner (Schwarz - SE4107) - Teilener Elo: E245047
PCAP Stylus Stift - Teilenr Elo: E066148
EMV-Cradle für MagTek eDynamo - Elo Teilenr.: E375343
EMV-Cradle für Ingenico RP457c with Audio Jack, BT and USB - Elo Teilenr.: E586981
EMV-Cradle für Ingenico RP457c with BT and USB - Elo Teilenr.: E710930
Status-Licht (Micro-USB-Verbindung) - Elo Teilenr.: E644767
Webcam - Elo Teilenr.: E201494
RFID - Elo Teilnr.: E673037
Elo Edge Connect™ Speakerbar (schwarz) - Elo P/N: E894719
Elo Edge Connect™ Speakerbar (weiß) - Elo P/N: E133780Ständer, Halterungen & Kits
Wandmontagesatz - Elo Teilenr.: E143088
Tischständer für 15''-Display (Schwarz) - Elo Teilenr.: E044162
Tischständer für I-Serie im 22-Zoll-Format (100mm VESA) - Elo Teilenr: E044356
Regalhalterung (75mm oder 100mm VESA) - Elo Teilenr.: E043382
Bodenständer (75mm oder 100mm VESA) - Elo Teilenr.: E048069
Standfuß 6-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047458
Standfuß 12-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047663
Standfuß 18-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047864
Ständerhalterung (75mm oder 100mm VESA) - Elo-Teilenr: E045151
1.8m Cable Kit (HD Model only) - Elo P/N: E210789
3 m Kabelsatz (einschließlich VGA-, USB-, HDMI- und Audiokabel) - Elo-Teilenr: E210606
Netzteilsatz 1,8 m Netzkabel (mit eingeklipsten Steckern für US, EU, UK, KR, AU und CH)- Elo-Teilenr: E211174
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel - 1,8 m (nur FHD-Modell) - Elo-Teilenr: E214097
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel - 3 m (nur FHD-Modell) - Elo-Teilenr: E214282
Elo Standfuß 1302L - Schwarz (75 mm VESA) - Elo Teilenr.: E307788
Wallaby-POS-Ständer (Schwarz) - Elo Teilenr.: E949536
USB-C zu USB-C Kabelsatz - Elo Teilenr.: E710364
VGA-DB15 zu Micro-Kabelsatz - Elo Teilenr.: E710549
DVI-D-zu-HDMI-Kabelsatz - Elo Teilenr.: E538507
Self-Service-Kassentischständer Slim (75mm oder 100mm VESA) - Elo Teilenr.: E514693
Self-Service-Bodenständer (75mm oder 100mm VESA) – E514881 + E515260
1,8 m USB-C-Kabelsatz - enthält VGA-, USB-, HDMI- und Audiokabel (nur FHD-Modell) – Elo Teilenr: E408388
Elo Backpack® 4 (Valuemodelle) - Elo-Teilenr: E393754
Elo Backpack® 4 (Standardmodelle) - Elo-Teilenr: E393359
Nordamerika Stromkabel - C5 (nur FHD-Modell) - Elo Teilenr: E793990
Australien Stromkabel - C5 (nur FHD-Modell) - Elo Teilenr: E794186
Europa Stromkabel - C5 (nur FHD-Modell) - Elo Teilenr: E794376
Korea Stromkabel - C5 (nur FHD-Modell) - Elo Teilenr: E794574
China Stromkabel - C5 (nur FHD-Modell) - Elo Teilenr: E794756
Taiwan Stromkabel - C5 (nur FHD-Modell) - Elo Teilenr: E794957
Japan Stromkabel - C5 (nur FHD-Modell) - Elo Teilenr: E795147
Netzadapter - 36W (nur FHD-Modell) – Elo Teilenr: E593458
Strom-USB-auf-USB-B/DC-IN (2,5 mm) Kabel – 1,8 m - Elo-Teilenr: E752302
Strom-USB-auf-USB-B/DC-IN (2,5 mm) Kabel – 3 m - Elo-Teilenr: E763022
