Völlig neu gestaltete
I-Serie 3 mit Intel.
Brillant und beeindruckenden –
interaktive Plattform.
10-fach PCAP
TouchPro-
Technologie
Lüfterloses, IP54-
zertifiziertes Design
Full HD
IPS-Touchscreen
Leichte Reinigung
dank Edge-to-Edge-
Displayglas
50.000
MTBF:
Modularer Aufbau
Unendliche Vielseitigkeit.
In Größen von 15 bis 24 Zoll erhältlich, einschließlich Optionen mit
und ohne Standfuß, können Sie die I‑Serie leicht an die Bedürfnisse
Ihres Unternehmens anpassen - von Beschilderung und Kassensystem
bis hin zu Selbstbedienung, Automatisierungssteuerungen und mehr.

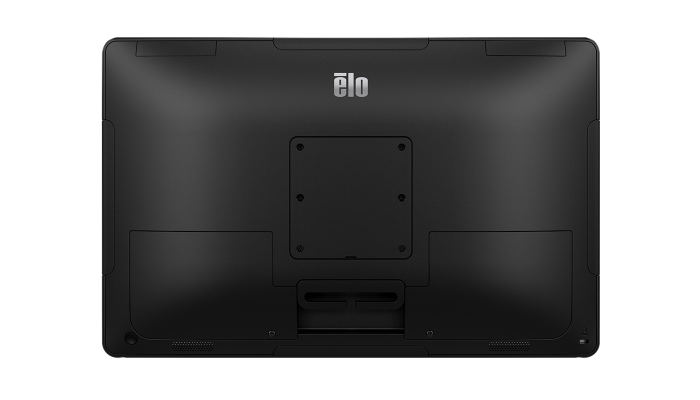

Universelle VESA-Halterung
Die Montage der I-Serie
ist dank eingebauter
75 mm VESA-Halterung
denkbar einfach.
Erweitern mit Edge Connect
Erlaubt am Rand des
Touchscreens eine nahtlose
Verbindung mit einer Vielzahl
von Peripheriegeräten .
Zuverlässigkeit,
Sicherheit und Leistung.
Die I-Serie 3 zeichnet sich durch die Zuverlässigkeit, Leistung und
Sicherheit aus, die professionelle Anwendungen erfordern.
Schlüssel dafür ist ihre Ausrüstung mit den hochwertigen Intel-
Prozessoren der 12. Generation, integrierten TPM-Chips (Trusted
Platform Module), Intel vPro™ und dem Betriebssystem Windows 10.
Verbesserte Konnektivität
für Ihr gesamtes Zubehör.
- USB-C mit vollem
Funktionsumfang - Gigabit-LAN
- RJ50 Seriell mit
Stromversorgung - 4x USB 3.0
- 12 V/24 V Kassenlade*
- 24 V USB-Anschluss,
mit Stromversorgung* - 2x 12 V USB-Anschlüsse,
mit Stromversorgung* - 4x Micro-USB
Edge Connect - WiFi & Bluetooth 5,3
*Nur bei Modellen mit Ständer enthalten
Unterstützung
für Linux.
Für zusätzliche Flexibilität gibt es die
I-Serie 3 auch ohne Betriebssystem –
komplett vorgetestet mit den
Betriebssystemen Linux SuSE, Ubuntu
und Red Hat.
Elo Bridge
Elo baut Brücken
zwischen o Windows
und Android.
Wechseln Sie in der Zukunft zu Android?
Elo Bridge ist die perfekte Lösung. Wählen
Sie einfach das Elo Windows-Gerät, das Ihren
Anforderungen entspricht. Und wenn Sie
bereit sind, auf die leistungsstarke Android-
Plattform von Elo umzusteigen, können Sie mit
Elo Bridge Ihren Gerätebestand umstellen.
Sorgenfrei und sicher
dank EloCareSM
- Vorab-Austausch von Geräten
- Garantieverlängerung
- Fachdienstleistungen
Merkmale
-
Technische
Artikelnummer(n)
Celeron, Win10, 8GB RAM, 128GB SSD, Entspiegelt, Mit Standfuß* - E705428
Celeron, Ohne Betriebssystem, 8GB RAM, 128GB SSD, Entspiegelt, Mit Standfuß* - E705229
Celeron, Win10, 8GB RAM, 128GB SSD, Klar, Ohne Standfuß - E605520
Celeron, Ohne Betriebssystem, 8GB RAM, 128GB SSD, Klar, Ohne Standfuß - E605332
i3, Win10, 8GB RAM, 128GB SSD, Entspiegelt, Mit Standfuß* - E705831
i3, Win10, 8GB RAM, 256GB SSD, Entspiegelt, Mit Standfuß* - E744038
i3, Ohne Betriebssystem, 8GB RAM, 128GB SSD, Entspiegelt, Mit Standfuß* - E705627
i3, Win10, 8GB RAM, 128GB SSD, Klar, Ohne Standfuß - E606120
i3, Win10, 8GB RAM, 256GB SSD, Klar, Ohne Standfuß - E980839
i3, Ohne Betriebssystem, 8GB RAM, 128GB SSD, Klar, Ohne Standfuß - E605919
i5, Win10, 8GB RAM, 128GB SSD, Entspiegelt, Mit Standfuß* - E706223
i5, Win10, 16GB RAM, 256GB SSD, Entspiegelt, Mit Standfuß* - E743853
i5, Win10, 16GB RAM, 512GB SSD, Entspiegelt, Mit Standfuß* - E940867
i5, Ohne Betriebssystem, 8GB RAM, 128GB SSD, Entspiegelt, Mit Standfuß* - E706031
i5, Win10, 8GB RAM, 128GB SSD, Klar, Ohne Standfuß - E606511
i5, Win10, 16GB RAM, 256GB SSD, Klar, Ohne Standfuß - E836250
i5, Ohne Betriebssystem, 8GB RAM, 128GB SSD, Klar, Ohne Standfuß - E606323
i5, Win10, 16GB RAM, 256GB SSD, Entspiegelt, Mit Standfuß - E743853
i7, Win10, 16GB RAM, 256GB SSD, Entspiegelt, Mit Standfuß* - E706613
i7, Ohne Betriebssystem, 16GB RAM, 256GB SSD, Entspiegelt, Mit Standfuß* - E706421
*Modelle mit Ständer umfassen erweiterte Konnektivität. Bitte sehen Sie sich die Spezifikation der I/O-Ports für weitere Informationen an.Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 Touch
Prozessor
Celeron-Modelle: Intel® Celeron® 7305L Prozessor (8M Smart Cache, bis zu 1.10 GHz)
i3-Modelle: Intel Core i3-1215UL Prozessor (10M Smart Cache, bis zu 4,40 GHz durch Intel Turbo Boost-Technologie 2.0)
i5-Modelle: Intel Core i5-1245UL Prozessor (12M Smart Cache, bis zu 4,40 GHz durch Intel Turbo Boost-Technologie 2.0) Intel vPro™ Support
i7-Modelle: Intel Core i7-1265UL Prozessor (12M Smart Cache, bis zu 4,80 GHz durch Intel Turbo Boost-Technologie 2.0) Intel vPro™ SupportGrafik
Intel UHD Graphics
Für i5 und i7 Models: Intel Iris Xe Graphics berechtigt: Um die Intel Iris Xe Graphics zu verwenden, muss das System mit einem 128-Bit (Dual-Channel) Speicher ausgestattet sein. Andernfalls verwenden Sie die Intel UHD Graphics.BIOS
AMI
Arbeitsspeicher (RAM)
Celeron & i3: 8 GB DDR5 SO-DIMM mit 4800M Hz in einem von zwei Steckplätzen (erweiterbar auf maximal 64 GB in zwei Steckplätzen)
i5 & i7: 16 GB DDR5 SO-DIMM mit 4800M Hz in einem von zwei Steckplätzen (erweiterbar auf maximal 64 GB in zwei Steckplätzen)
HINWEIS: Maximaler Arbeitsspeicher mit 2 Steckplätzen. Erweiterbar auf maximal 64 GB, SO-DIMM DDR5-4800. Überprüfen Sie die Marke des in Ihrem Gerät enthaltenen Speichers, bevor Sie das Speicherkit kaufen.Speicher
128GB M.2 PCIe (NVMe) SSD 80 TBW
256GB M.2 PCIe (NVMe) SSD 160 TBW
In Bezug auf die Speicherkapazität entspricht GB einer Milliarde Bytes. Die verfügbare Kapazität ist möglicherweise geringer.TPM
2.0
Active-Management-Technologie (AMT)
Celeron & i3: N/A
i5 & i7: Unterstützung für Active Management-Technologie (Intel AMT)Bilddiagonale
15,6 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Seitenverhältnis
16:9
Aktiver Bereich
13,55" x 7,62" / 344,2 mm x 193,5 mm
Auflösung
1920 x 1080 @ 60Hz
Farben
16,2 Millionen
Helligkeit (typisch)
LCD-Panel: 350 cd/m²
PCAP: 297,5 cd/m²Reaktionszeit gesamt (typisch)
25 msec
Kontrastverhältnis
1000:1
Blickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±85° oder 170° insgesamt
E/A-Anschlüsse
Mit Standfuß:
1 x RJ45 LAN-Schnittstelle (Gigabit)
4 x USB 3.0-Anschlüsse
4 x Micro USB 2.0-Anschlüsse für Elo Edge Connect-Peripheriegeräte
1 x 24 V USB-Anschluss, mit Stromversorgung
2 x 12 V USB-Anschlüsse, mit Stromversorgung
1 x serielle RJ50-Schnittstelle, mit Stromversorgung
1 x 12 V/24 V Kassenlade (EPSON Pinout, 24 V Standard; wählbar über BIOS-Einstellung)
1 x Vollfunktions-USB-C-Anschluss (Leistung bis 27 W, USB 3.0, Displayanschluss )
1 x Audio-Anschluss (3,5-mm-Kopfhörerbuchse)
Ohne Standfuß:
1 x RJ45 LAN-Schnittstelle (Gigabit)
4 x USB 3.0-Anschlüsse
4 x Micro USB 2.0-Anschlüsse für Elo Edge Connect-Peripheriegeräte
1 x serielle RJ50-Schnittstelle, mit Stromversorgung
1 x Vollfunktions-USB-C-Anschluss (Leistung bis 27 W, USB 3.0, Displayanschluss )
1 x Audio-Anschluss (3,5-mm-Kopfhörerbuchse)Drahtlosverbindung
802,11 a/b/g/n/ac/ax 2,4GHz, 5GHz und 6GHz
Bluetooth
Bluetooth 5,3
Lautsprecher
2 x interne 2W-Lautsprecher
Betriebssystem
Ohne Betriebssystem
Windows 10 IoT Enterprise LTSC 64-BitSprachen
Windows 10 – 36 Sprachpakete
Stromversorgung
Externes 24-V-DC-Universal-Netzteil
AC-Eingangsspannung: 100–240 V AC
Eingangsfrequenz: 50–60 Hz
Maximale Ausgangsleistung: 180 WStromverbrauch (typisch)
Ohne Peripheriegeräte*
EIN Celeron: 33W
EIN i3: 43W
EIN i5: 43W
EIN i7: 46W
STANDBY: < 5W
AUS: < 0.5W
*Bedingung für i7-Modelle mit 16GB DIMM/256GB SSD, andere mit 8GB DIMM/128GB SSDAbmessungen
Mit Standfuß: 15,12" x 13,32" x 7,78" / 384,1 mm x 338,4 mm x 197,5 mm
Ohne Standfuß: 18,9" x 7,8" x 13,6" / 481 mm x 197 mm x 345 mmVersandabmessungen
Mit Standfuß: 19,6" x 19,2" x 13,6" / 497 mm x 487 mm x 345 mm
Ohne Standfuß: 18,9" x 7,8" x 13,6" / 481 mm x 197 mm x 345 mmGewicht (ohne Verpackung)
Mit Standfuß: 14,08 lbs / 6,4 kg
Ohne Standfuß: 6,82 lbs / 3,1 kgGewicht (mit Verpackung)
Mit Standfuß: 19,58 lbs / 8,9 kg
Ohne Standfuß: 11 lbs / 5 kgBetriebstemperatur
0°C bis 35°C / 32°F bis 95°F
Hinweis: Luftstrom für thermale Kompatibilität 0,5 m/s. Für SKUs ohne Betriebsssystem empfehlen wir die Verwendung des Elo-TDP-Optimierungstools für eine bessere Leistung.Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 5% bis 95% (38.7℃ max. Nasskugel-Thermometertemperatur)Energy-Star
Energy Star 8.0 zertifizierte Konfigurationen verfügbar
Zertifizierungen und Konformitätserklärungen
Kanada cUL, IC
USA UL, FCC
Deutschland TÜV
Europe CE
Australien RCM
Vereinigtes Königreich UCKA
International CB
Argentinien S-Mark
Brasilien ANATEL
Japan VCCI, MIC
China CCC, SRRC
Mexiko NOM
RoHS CoC
Neuseeland R-NZ
Singapur IMDA nur für i5Echtzeituhr
Austauschbarer CR2450 Lithium-Metall-Akku
Montageoptionen
75mm VESA
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E819598
5 Jahre Garantie - Elo P/N: E819795
3 Jahre Garantie + AUR - Elo P/N: E820186
4 Jahre Garantie + AUR - Elo P/N: E820388
5 Jahre Garantie + AUR - Elo P/N: E820582Schutz vor Eindringen
IP54
Siegelfähigkeit
Touchscreen am Subrahmen versiegelt
Touchscreen zum LCD versiegeltStromkabel
Netzkabel für Nordamerika und Europa enthalten
Weitere Merkmale
Zu wartende interne Komponenten
Kensington-SchlossIm Lieferumfang enthalten
Mit Standfuß:
I-Serie
Netzkabel für Nordamerika
Netzkabel für EU
Netzadapter – 180 W
RJ-50- auf DB-9-Kabel
Schnellinstallationsanleitung
Kabelbinder
CFD-Montageschraube
VESA-Montageschraube
VESA-Abdeckung
Montageschraube für VESA-Abdeckung
Ohne Standfuß:
I-Serie
Netzkabel für Nordamerika
Netzkabel für EU
Netzadapter – 180 W
RJ-50- auf DB-9-Kabel
Schnellinstallationsanleitung
Kabelbinder
VESA-MontageschraubeUpgrade-Optionen
8GB 5600MHz DDR5 Speicher SO-DIMM - Elo-Teilenr: E466053
16GB 5600MHz DDR5 Speicher SO-DIMM - Elo-Teilenr: E466237
32GB 5600MHz DDR5 Speicher SO-DIMM - Elo-Teilenr: E466430
M,2 PCIe (NVMe) 128GB SSD – Teilenr-Elo: E466613
M,2 PCIe (NVMe) 256GB SSD – Teilenr-Elo: E466803
Der Wechsel von SO-DIMM oder SSD erfordert das Öffnen der Rückabdeckung. Besondere Vorsicht ist geboten, wenn die Rückabdeckung entfernt und wieder angebracht wird, um den IP-Schutz nicht zu verlieren oder möglicherweise den Touch-Computer zu beschädigen.Optionales Zubehör
Magnetstreifenleser (MSR) - Elo Teilenr: E001002
Fingerabdruck-Scanner - Elo Teilenr: E134286
Kundendisplay (2 x 20 VFD) - Elo Teilenr: E001003
2D Barcode-Scanner (Schwarz - SE4720) - Teilener Elo: E384627
2D Barcode-Scanner (Schwarz - SE4107) - Teilener Elo: E245047
EMV-Cradle für MagTek eDynamo - Elo Teilenr.: E375343
EMV-Cradle für Ingenico RP457c with Audio Jack, BT and USB - Elo Teilenr.: E586981
EMV-Cradle für Ingenico RP457c with BT and USB - Elo Teilenr.: E710930
Status-Licht (Micro-USB-Verbindung) - Elo Teilenr.: E644767
3D-Kamera - Elo Teilenr.: E534879
Webcam - Elo Teilenr.: E201494
RFID - Elo Teilnr.: E673037
Elo Edge Connect™ Speakerbar (schwarz) - Elo P/N: E894719
Elo Edge Connect™ Speakerbar (weiß) - Elo P/N: E133780Ständer, Halterungen & Kits
Wandmontagesatz - Elo Teilenr.: E143088
Tischständer für 15"-Display - Elo Teilenr.: E466998
Regalhalterung (75mm oder 100mm VESA) - Elo Teilenr.: E043382
Bodenständer (75mm oder 100mm VESA) - Elo Teilenr.: E048069
Standfuß 6-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047458
Standfuß 12-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047663
Standfuß 18-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047864
Ständerhalterung (75mm oder 100mm VESA) - Elo-Teilenr: E045151
Self-Service-Kassentischständer Slim (75mm oder 100mm VESA) - Elo Teilenr.: E514693
Self-Service-Bodenständer (75mm oder 100mm VESA) – E514881 + E515260
Netzteilsatz, 24V 180W - Elo-Teilenr: E845269
1002L - Elo-Teilenr: E155834
1002L - Elo-Teilenr: E324341
1302L - Elo-Teilenr: E683595
Autorisiertes 2ft-USB-C-Kabel von Elo - Elo-Teilenr: E969524
Autorisiertes 6ft-USB-C-Kabel von Elo – Elo-Teilenr: : E710364
Wallaby™-Self-Service-Kassentischständer (75mm oder 100mm VESA) - Elo Teilenr.: E421137
Wallaby™ -Self-Service-Bodenständer (75mm oder 100mm VESA) - Elo P/N: E421325 + E797162
Zubehör
(13)
Upgrades, Add-ons und mehr.
Ressourcen
(18)
-
Benutzerhandbücher
Englisch
Lateinamerikanisches Spanisch
Europäisches Spanisch
Portugiesisch
Französisch
Italienisch
Deutsch
Vereinfachtes Chinesisch
Traditionelles Chinesisch
Japanisch
Koreanisch
Schnellinstallationsanleitung (Mit Standfuß)
Schnellinstallationsanleitung (Ohne Standfuß)
-
Zeichnungen und Zertifikate
-
Zusatzmaterial
Datenblatt
-
Zusätzliche Quellen für Produktunterstützung
Treiber herunterladen
