TouchPro® 7200 Serie Controller
Überblick

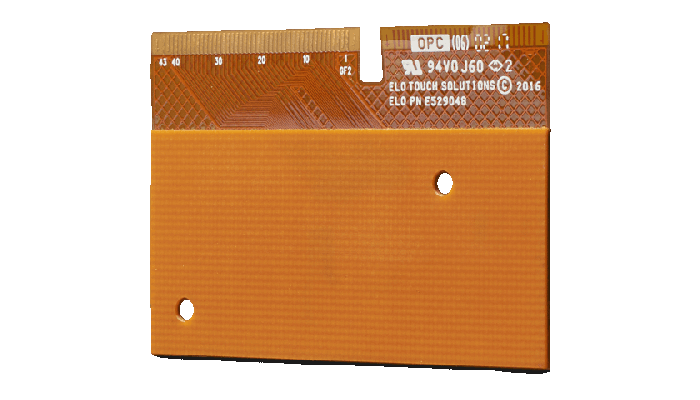

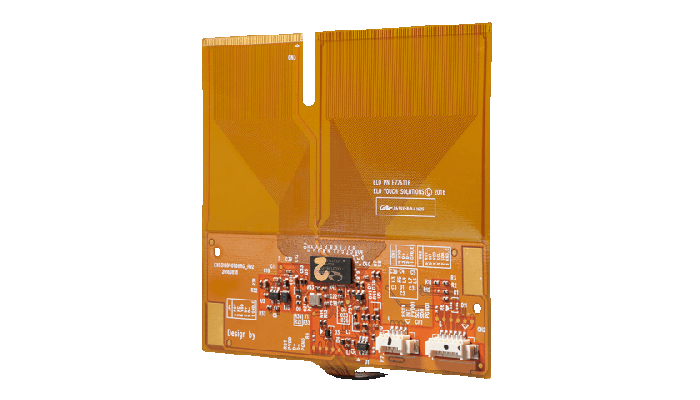

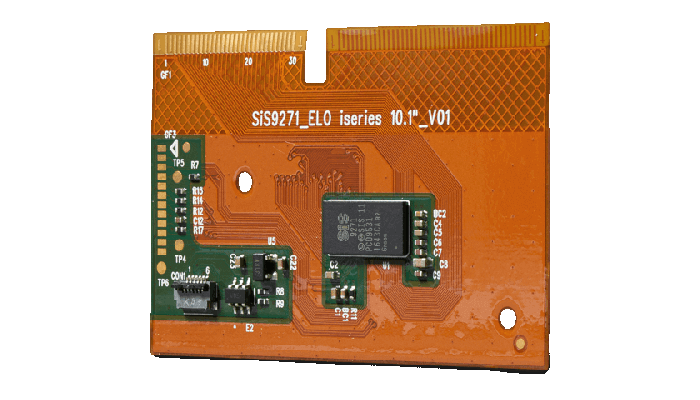

Die Chip-on-Flex (COF) -Controller der Elo Touch Solutions 7200-Serie sind für die Verwendung mit den projizierten kapazitiven (PCAP) Touchscreens von Elo ausgelegt. Die Serie 7200 ist kompatibel mit TouchPro® Pro-F-Bildschirmen von 7" bis 15.6". Diese Controller-Familie unterstützt eine hervorragende Touch-Leistung mit Handschuhen, Bildschirmkontaminationen und einem großen Temperaturbereich, was sie zu einer hervorragenden Wahl für anspruchsvolle Anwendungen in industriellen Umgebungen macht.
 |
Konzipiert für Einfache IntegrationDie Controller der Serie 7200 von Elo wurden speziell für Kunden entwickelt, die die vereinfachte Logistik und einfache Montage bevorzugen, die ein integrierter Bildschirm und eine COF-Steuerung bieten. |
Vollständig OptimiertDie Controller der Serie 7200 wurden entwickelt, um in Kombination mit den TouchPro® PCAP-Touchscreens von Elo ein leistungsstarkes Touch-Erlebnis zu bieten. Sie sind mit Elo-Software und -Treibern optimiert, um eine hohe Zuverlässigkeit bei einem niedrigeren Profildesign zu bieten. Unter Verwendung branchenführender Steuer-ICs kombinieren unsere Controller das Beste der wechselseitigen und Eigenkapazitäts-Architektur für schnelle Berührungsempfindlichkeit, erhöhten Flüssigkeitswiderstand und Rauschunempfindlichkeit. |
 |
TouchPro Produktauswahltabelle
Bildschirmfamilien
7"- 32"
7"- 22"
≥ 42"
7"- 32
7"- 22"
≥42"
Controller Families
| Bildschirmgrößenbereich | Formfaktor* | Flextail- Konfiguration |
Schnittstelle | Touchscreen- Familie |
Controller IC Marke/ Modell |
Flüssigkeitsrückweisung | Saline/ Salzwasser- Betrieb |
10V RMS CS |
Berührung durch Glas |
Handschuh | Stift | # von Berührungen |
|
| 7200 series CoF |
≤15.6" | CoF | Einzeln | USB | Pro-F | Mehrere | Gut | - | Ja | Gut | Gut | Passiv | Multi |
| 8200 series Core |
7"- 22" | PCB | Einzel /Multi | USB/Seriell | Pro-F/Pro-G | Mehrere | Gut | Gut | Ja | Gut | Gut | Passiv | Multi |
| 9200 series Advanced |
7"- 22" | PCB | Einzeln/Multi | USB/Seriell | Pro-F/Pro-G | Elo | Beste | Beste | Ja | Beste | Beste | Passiv | Multi |
| 8300 series Large |
≥32" | PCB | Einzeln / Multi | USB | Pro-M/Pro-F | Mehrere | Gut | - | Ja | Gut | Gut | Aktiv | Multi |
| 9300 series Advanced |
22"- 32" | PCB | Einzeln/Multi | USB/Seriell | Pro-F | Elo | Beste | Beste | Ja | Beste | Beste | Passiv | Multi |
Merkmale
-
Technische
Technologie
PCAP (TouchPro® - Kapazitivsensorik)
Anzahl der Berührungspunkte
10+ Berührungen
Eingabemethoden
Finger
Behandelt
Passiver SchreibkopfAbmessungen
Die Controller der Elo-Serie 7200 haben mehrere Formfaktoren zur Auswahl. Kontaktieren Sie Elo für weitere Informationen
Schnittstelle
USB, I2C
Positioniergenauigkeit
±1,5 mm
Abtastrate
≥ 100 Hz
Betriebstemperatur
-20°C bis 70°C; max 90% RH ((nicht kondensierend))
Hinweis
Die genauen Spezifikationen variieren je nach Touch-IC, Konfiguration und Bildschirmgröße. Die obige Information repräsentiert typische Werte.
