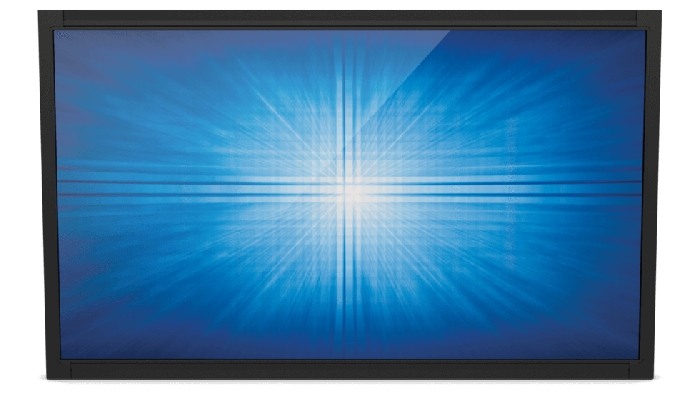

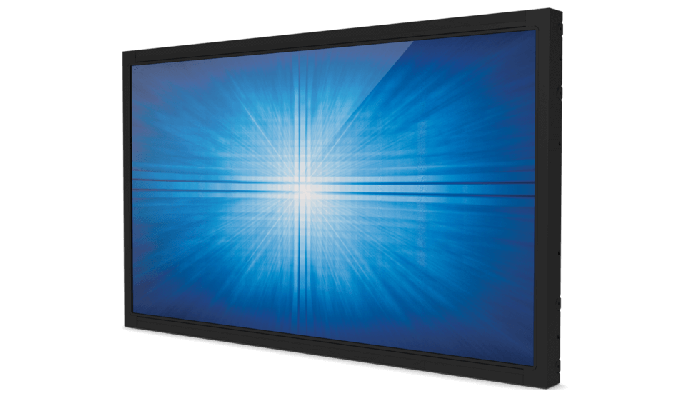

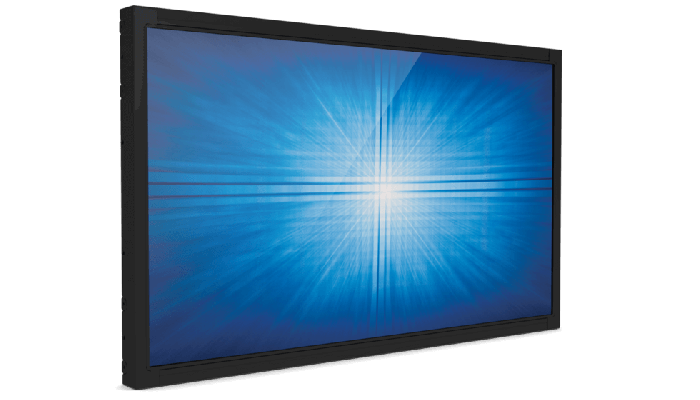

3243L 31,5 Zoll Open Frame Touchscreen (Abgekündigt im März 2019)
Übersicht
Der Elo 3243L 32-Zoll Open-Frame-Touchscreen mit Full-HD-Auflösung bietet ein Großformatdisplay und ein schlankes Design von weniger als 58 mm Gesamtdicke. Er bietet bewährte Elo-Berührungssensorik und -Zuverlässigkeit. Durch die LED-Hintergrundbeleuchtung ermöglicht der 3243L kompakte Abmessungen, verbraucht weniger Strom und erzeugt daher auch weniger Wärme. Seine schlanke Konstruktion ermöglicht eine dünnere und kleinere Kiosk-Gestaltung für verschiedenste Anwendungsbereiche wie Einzelhandel, Hotelgewerbe, Spielautomaten, Transportwesen und andere kommerzielle Einsatzzwecke.Das Touchscreen-Glas erfüllt die Kugelfalltest-Anforderungen der Norm UL60950 und eignet sich daher für die hohe Beanspruchung im öffentlichen Bereich. Zu den zahlreichen Merkmalen dieses Leistungsträgers gehören analoge und digitale Schnittstellen, Unterstützung von verschiedenen Sprachen, eine OSD-Kabelfernbedienung für Bildtexte, VESA-Standardhalterungen, Montagesätze und Erfüllung weltweiter Standards.
Einfache SystemintegrationDank kompakter Form und optionaler Einfassungen für Front- und Regalmontage lässt sich der 3243L problemlos in die verschiedensten Systemumgebungen integrieren. Der Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Einheiten mit TouchPro® PCAP-Sensorik lassen sich ebenfalls versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Da Design und Bestückung voll unter der Kontrolle von Elo sind, besteht hohe Ausfallsicherheit und eine lange Produkt- und Bauteilverfügbarkeit. Aufgrund der Rückwärtskompatibilität können oft auch Gehäusekosten eingespart werden. |
 |
 |
Volle Touch-FunktionalitätBeim 3243L stehen verschiedene Touch-Technologien für Dual-Touch- und Multitouch-Ansprechung zur Wahl. Die TouchPro PCAP-Technologie (Kapazitivsensorik) dieses randlosen Touchscreens zeichnet sich durch kurze Ansprechzeiten sowie eine sehr hohe Bediengenauigkeit aus, die mit der von mobilen Geräten vergleichbar ist. Er bietet Kompatibilität mit den Betriebssystemen Windows 7, Windows 8 und Windows 10 und erkennt bis zu 10 simultane Berührungen. Die IntelliTouch® SAW-Technologie (Oberflächenwellensensorik) für Dual-Touch-Ansprechung gewährt eine ultimative Optik. Alle 3243L Touchscreens weisen eine Reinglaskonstruktion auf, um klare, helle Bilder mit Langlebigkeit zu kombinieren. Da diese Touchscreens kratzfest sind, besteht praktisch kein Verschleißrisiko.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale
- Helles, kontrastreiches Full-HD-Display mit einer Auflösung von 1920 x 1080 und einem breiten Blickwinkel, das Nutzer fesselt.
- Verschiedene Montageoptionen verfügbar
- Weltweite Zulassungen und 3 Jahre Standardgarantie - auf 5 Jahre erweiterbar
- Integriertes Netzteil
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch Dual Touch (Asien) - E326398
PCAP (Asien) - E326003Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
SAW (IntelliTouch® akustische Oberflächenwelle) – Dual Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 TouchTouch-Benutzerschnittstelle
USB
Bilddiagonale
31,5 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Tasten auf OSD-Fernbedienung
Bedienelemente (an der Seite): Menü, auf-/abwärts, Auswahl
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, automatische OSD-Ausblendung, OSD-Sprache, Lautstärke, Stummschalten, Wiederherstellung der Standardwerte, Videoquellenauswahl
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD-, EIN-/AUS
Timereinstellungen: Uhrzeit und Timereinstellungen für Ein-/Ausschalten des Monitors können über dieses Menü vorgegeben werden. Die Sommerzeitumstellung erfolgt automatisch und verstellt die Uhr automatisch um eine Stunde.
Einzelheiten siehe Bedienungsanleitung.Seitenverhältnis
16:9
Aktiver Bereich
IntelliTouch Dual Touch: 27.57" x 15.54" / 700.4mm x 394.85mm
PCAP: 27.57" x 15.54" / 700.4mm x 394.9mmAuflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
800 x 500 @ 60Hz
800 x 600 @ 56/60Hz
1024 x 768 @ 60Hz
1280 x 720 @ 60Hz
1280 x 960 @ 60 Hz
1280 x 1024 @ 60Hz
1360 x 768 @ 60 Hz
1366 x 768 @ 60 Hz
1440 x 900 @ 60 Hz
1600 x 1200 @ 60 Hz
1680 x 1050 @ 60 Hz
1920 x 1080 @ 60 HzBlickwinkel
Horizontal: ±89° oder 178° insgesamt / Vertikal: ±89° oder 178° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 500 cd/m²
IntelliTouch Dual Touch: 450 cd/m²
PCAP: 425 cd/m²Reaktionszeit gesamt (typisch)
8 msec
Kontrastverhältnis
3000:1
Video-Eingangsformat
VGA analog, DVI
Video-Eingangssignalanschluss
DE-15 VGA-Buchse, DVI-D/Dual Link- Schnittstellenbuchse
Video-Eingangsfrequenz
Horizontal: 31 - 75 kHz
Vertikal: 47 - 63 HzStromversorgung
Internes Wechselstrom-Netzteil
Eingangsspannung
Wechselspannung: 100 - 240 V AC, 50/60 Hz
Eingangsanschluss
Wechselspannung: IEC 60320 C14
Maximale Betriebszeit
24 hours/day
Stromverbrauch (typisch)
Nur Monitor + AC/DC-Netzadapter
(Typisch bei 120V / 60Hz):
EIN: IT: 47,4W / PCAP: 47,9W
STANDBY: IT: 1,1W / PCAP: 0,9W
AUS: 0,1W
(Typisch bei 230V / 50Hz):
EIN: 47,1W
STANDBY: IT: 1,1W / PCAP: 1,0W
AUS: 0,1WAbmessungen

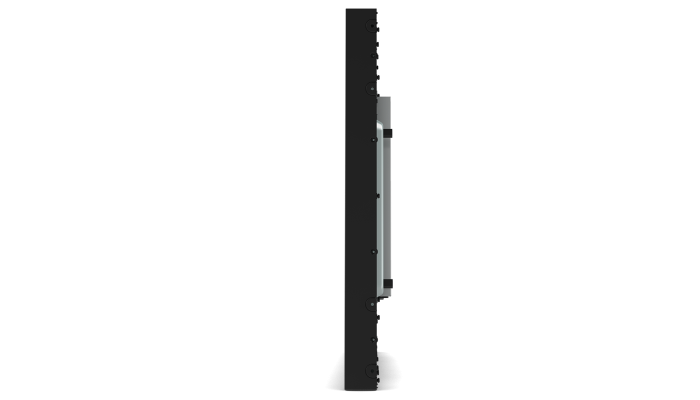

IntelliTouch Dual Touch: 29.0" x 17.4" x 2.25" / 736.4mm x 443mm x 57.2mm
PCAP: 29.42" x 17.82" x 2.1" / 747.3mm x 452.7mm x 55mmVersandabmessungen
39.0" x 26.4" x 11.65" / 992mm x 672 mm x 296mm
Gewicht (ohne Verpackung)
IntelliTouch Dual Touch: 26.7 lbs / 12.1 kg
PCAP: 24.6 lbs / 11.2 kgGewicht (mit Verpackung)
IntelliTouch Dual Touch: 41.1 lbs / 18.6 kg
PCAP: 39 lbs / 17.7 kgBetriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 90%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
Australien RCM
Kanada cUL, IC
China CCC
Europa CE
Japan VCCI
Korea KCC, e-Standby
Mexiko CoC
Taiwan BSMI
USA UL, FCC
International CB
RoHS, China RoHS, WEEEMontageoptionen

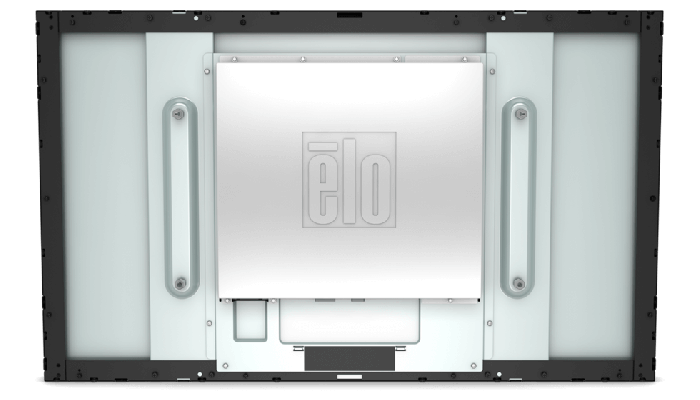

400mm x 200mm VESA-Halterung
Seitenmontagehalterungen inbegriffen (IntelliTouch Dual Touch-Modelle nur)Im Lieferumfang enthalten
IntelliTouch (Asia) - E326398
QIG (With Driver), 8 pc brackets, 16 pc M4x5 screws, DVI-D cable (male to male), VGA cable (DE-15 male to DE-15 male), USB cable (Type A plug to Type B plug), power cable, IEC 60320-C13 to CH plug
PCAP (Asia) - E326003
QIG (With Driver), DVI-D cable (male to male), VGA cable (DE-15 male to DE-15 male), USB cable (Type A plug to Type B plug), power cable, IEC 60320-C13 to CH plugOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Elo Backpack® - Elo P/N: E611864
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Austauschhalterungssatz für 3243L IT-Modell - Elo Teilenr: E727550
Unterputz-Kit für PCAP 3243 - Elo Teilenr.: E312503Optionaler PCAP Stylus Pen
E066148
