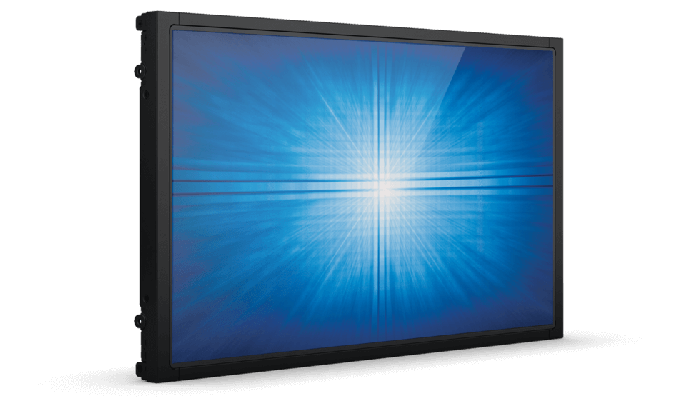

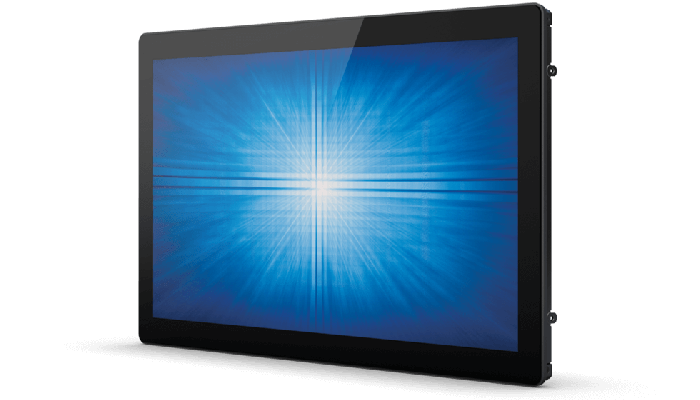

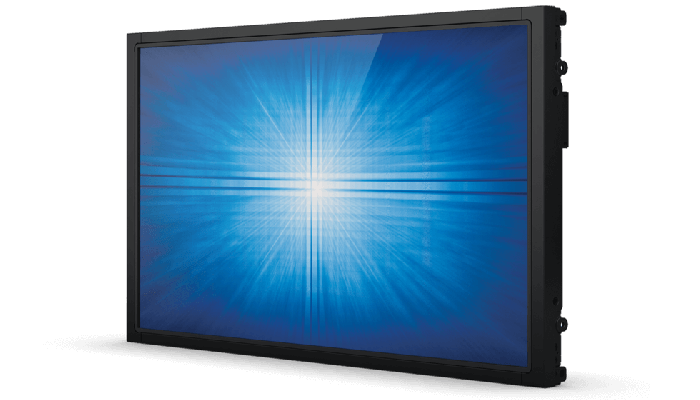

2293L 21.5 Zoll Open Frame Touchscreen (Rev A Abgekündigt)
Übersicht
Der Elo 2293L 22-Zoll Open-Frame-Touchscreen beinhaltet ein schlankes LCD-Display mit schmalem Rand. Dank der technisch wegweisenden LED-Hintergrundbeleuchtung verbraucht er weniger Strom und erzeugt weniger Wärme. Dieser kompakte, energiesparende Monitor ist mit der bewährten Elo-Technologie rigoros auf Touch-Bedienung ausgelegt und zeichnet sich durch hohe Zuverlässigkeit aus. Der 2293L bürgt daher für eine stabile, driftfreie Ansprechung auf Berührung und erzeugt lebendige Bilder. Seine hochwertige Optik gewährleistet eine exzellente Lichtdurchlässigkeit und Bildschärfe. Der 2293L fesselt den Betrachter mit lebendigen Bildern und eignet sich für Kioskanwendungen, Casinos und Unterhaltung genauso wie für Einzelhandel, Selbstbedienung und industrielle Automatisierung.

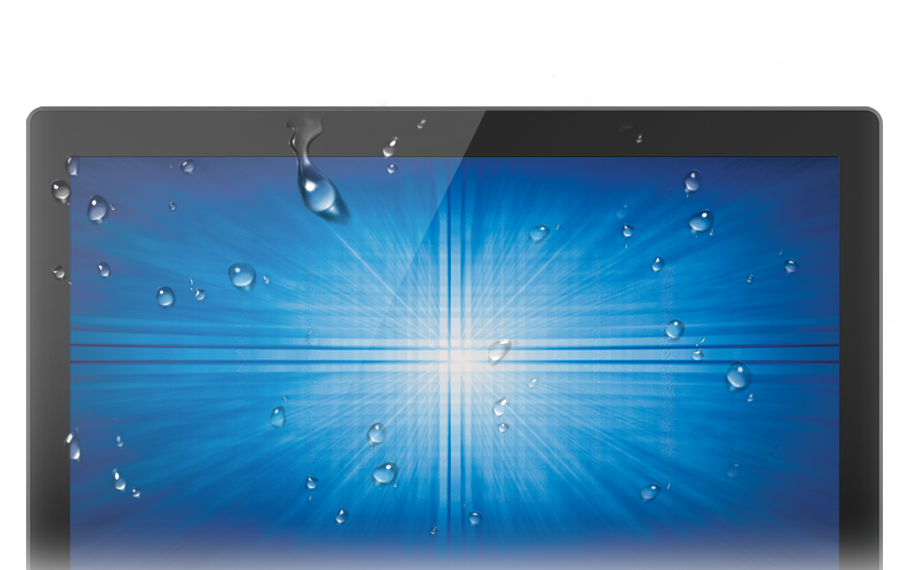

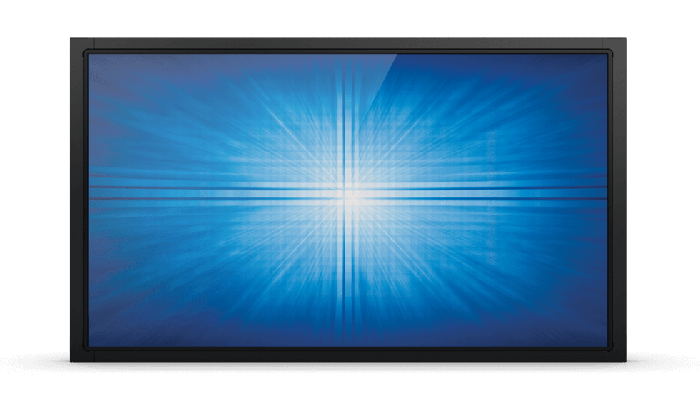

Einfache SystemintegrationDer Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Einheiten mit PCAP-Sensorik lassen sich zudem hermetisch versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Da Design und Bestückung von Elo strikt kontrolliert werden, bietet dieser Touchscreen eine hohe Ausfallsicherheit. Falls eine Lösung für Hochformatwiedergabe gefragt ist, sollte stattdessen der 2294L erwogen werden, dessen Display einen entsprechend breiten Blickwinkel 178° (h) x 178° (v) bietet. |
 |
 |

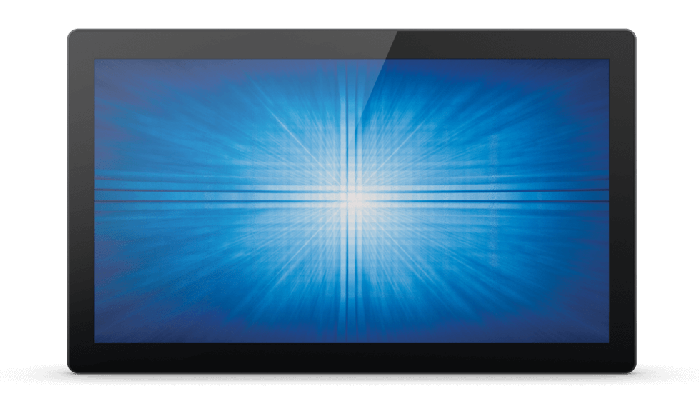

Volle Touch-FunktionalitätEine breite Palette wegweisender Single-Touch- und Multi-Touch-Technologien steht hier zur Auswahl - einschließlich der bewährten IntelliTouch® SAW-Sensorik (Surface Acoustic Wave) für Single-Touch und Dual-Touch. Alternativ ist unsere neueste TouchPro™ PCAP-Sensorik (mit durch das Glas projizierter Kapazität) für Multi-Touch hinter Doppelglasanordnung (2GS) erhältlich. Sie bietet in einem randlosen Zero-Bezel-Display hervorragende Interaktivität für bis zu 10 simultane Berührungen — ähnlich wie bei Tablets. Da diese Touch-Technologien auch hinter Glas präzise reagieren, ist eine Betätigung mit Latex- und Stoffhandschuhen möglich.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird.Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale
- PCAP-Variante (Kapazitivsensorik) mit Doppelglasanordung (2GS) für hohe optische Qualität und überlegene Touch-Festigkeit; bruchfest gemäß UL-60950 und IK-07
- LCD-Display mit HD-Auflösung verbindet ultimative Interaktivität mit scharfen, lebendigen Bildern
- Ultraschlankes Design mit stromsparender LED-Hintergrundbeleuchtung
- TouchPro mit PCAP-Sensorik (mit durch das Glas projizierter Kapazität) für 10fach-Touch-Ansprechung
- DisplayPort- und VGA-Videoschnittstellen
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch (weltweit) - E197833
IntelliTouch Dual Touch (weltweit) - E179842
PCAP (weltweit) - E179647Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
SAW (IntelliTouch® akustische Oberflächenwelle) – Single Touch
SAW (IntelliTouch® akustische Oberflächenwelle) – Dual Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 TouchTouch-Benutzerschnittstelle
PCAP, IntelliTouch DT - USB
IntelliTouch - Dual serial/USBBilddiagonale
21,5 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Tasten auf OSD-Steuerbox
Bedienelemente: Menü, auf-/abwärts, Auswahl, EIN/AUS
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Ausblendzeit, OSD-Sprache, OSD H-Position, OSD V-Position, Wiederherstellung der Standardwerte, Videopriorität, Information, Touch-Standby, Touch-Through
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
16:9
Aktiver Bereich
18,76" x 10,55" / 476,64mm x 268,11mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
720 x 400 @ 70Hz
800 x 500 @ 60Hz
800 x 600 @ 56, 60Hz
1024 x 768 @ 60Hz
1280 x 800 @ 60Hz
1280 x 1024 @ 60Hz
1366 x 768 @ 60Hz, 60Hz RB
1440 x 900 @ 60Hz, 60Hz RB
1680 x 1050 @ 60Hz, 60Hz RB
1920 x 1080 @ 50, 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±80° oder 160° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch: 225 cd/m²
IntelliTouch DT: 225 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
5 msec
Kontrastverhältnis
1000:1
Video-Eingangsformat
Analoger VGA-Anschluss auf DB-15 Anschlussbuchse
DisplayPort V1.1a - unterstützt neuere Versionen des DisplayPort-VideoeingangsVideo-Eingangsfrequenz
Horizontal: 30 - 82 kHz
Vertikal: 50 - 75 HzStromversorgung
Externer DC-Netzadapter als Option (separat erhältlich)
Eingangsspannung
12V DC +/- 5%
Eingangsanschluss
Netzadapterbuchse koaxial (2,0 mm (+0,0 -0,1 mm) Stiftaußendurchmesser, 6,4 mm (+/- 0,3 mm) Zylinderinnendurchmesser, 8,8 mm (+/- 0,3 mm) Zylindertiefe)
Stromverbrauch (typisch)
Monitor + Adapter bei 230V / 50Hz
EIN: 18W
STANDBY: 1,1W
AUS: 0,5WAbmessungen
Frontrahmen: 20,12" x 11,74" x 1,65" / 511,8mm x 298,2mm x 42mm
Ohne Frontrahmen: 20,31" x 12,24" x 1,49" / 516mm x 311mm x 37,9mmVersandabmessungen
24,41" x 16,65" x 7,48" / 620mm x 423mm x 190mm
Gewicht (ohne Verpackung)
11,24 lbs / 5,1 kg
Gewicht (mit Verpackung)
17,86 lbs / 8,1 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
Australien RCM; Kanada cUL, IC; China CCC; Europa CE TÜV; Japan VCCI; Korea KCC; Mexiko CoC; Taiwan BSMI; USA UL, FCC; International CB; RoHS, China RoHS, WEEE, IMERC
Montageoptionen

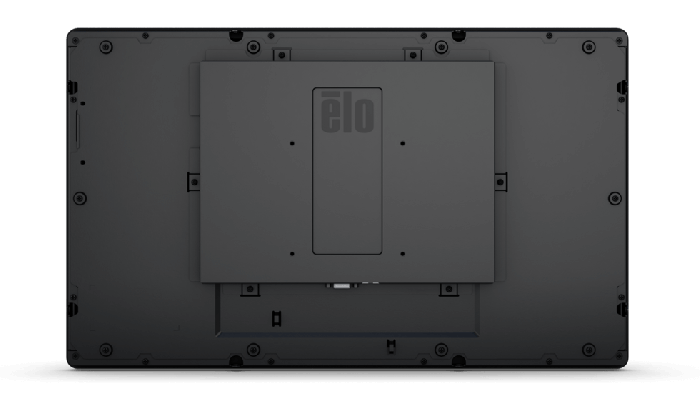

VESA-Montagehalterung mit 4 Schraublöchern (100 mm Lochbild) auf Geräterückseite
Halterung mit 2 Löchern an allen 4 Seiten
Frontmontagehalterung mit optionalem Rahmensatz (IT/AT/ST-Modelle, Details siehe Teilenummer)
Rückseitige mit optionalem Satz (IT/AT/ST-Modelle, Details siehe Teilenummer)
Flachmontagesatz mit beiliegenden Halterungen (PCAP-Modelle - siehe Maßzeichnungen)
Einzelheiten siehe MaßzeichnungenIm Lieferumfang enthalten
VGA-Kabel
RJ45 OSD-Fernbedienungskabel
Touch USB-Kabel
Handbuch-CD
Kurzanleitung - Installation
Für Zero-Bezel-Modelle: Flachmontagehalterungen mit Schrauben
Für IT-, ST-, AT-Modelle mit Einfassung: L -Halterungen (Seitenmontage) mit SchraubenOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz - Elo Teilenr: E378229
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 20- und 22-Zoll Breite Flachmontagehalterung - Elo Teilenr.: E190706
Elo 22-Zoll - Regalmontagehalterung - Elo-Teilenr.: E462672
Elo 22-Zoll Breite Frontmontagehalterung - Elo-Teilenr.: E668194
1,8 m Videokabel DisplayPort zu DisplayPort - Elo Teilenr: E582895
1,8 m Videokabel DVI-D zu DisplayPort - Elo Teilenr: E583090
1,8 m Videokabel HDMI zu DisplayPort - Elo Teilenr: E583288Optionaler PCAP Stylus Pen
E066148
