2244L 21,5 Zoll Open Frame Touchscreen (Abgekündigt)
Übersicht
Der Elo 2244L ist ein 22-Zoll Open-Frame-Touchscreen für Breitformatbilder. Er bietet bewährte Elo-Berührungssensorik und -Zuverlässigkeit. Dank seiner LED-Hintergrundbeleuchtung benötigt der 2244L nur geringe Einbautiefen, verbraucht weniger Strom und erzeugt weniger Wärme. Durch die HD-Auslegung des 2244L ist eine starke optische Wirkung sichergestellt, während sich seine schlanke Form perfekt in die große Palette von Elo-Lösungen für Einzelhandel, Selbstbedienung und Spielautomaten/Unterhaltung einfügt. Als Highlight bietet dieser Touchscreen ein äußerst hochwertiges Display, das in einer speziellen, mit Spritzguss hergestellten Mini-Einfassung sitzt, die eine nahezu unsichtbare, wasserfeste Dichtung aufweist. Für den 22-Zoll Monitor werden verschiedene Touch-Technologien und zahlreiche Montageoptionen angeboten, um eine einfache Systemintegration zu gewährleisten.
Einfache SystemintegrationDank kompakter Form und optionalen Einfassungen für Front- und Regalmontage lässt sich der 2244L problemlos in die verschiedensten Systemumgebungen integrieren. Der Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Einheiten mit PCAP-Sensorik lassen sich ebenfalls versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Da Design und Bestückung von Elo vorgegeben sind, besteht eine lange Produkt- und Bauteilverfügbarkeit. Aufgrund der Rückwärtskompatibilität können oft auch Gehäusekosten eingespart werden. |
 |
 |

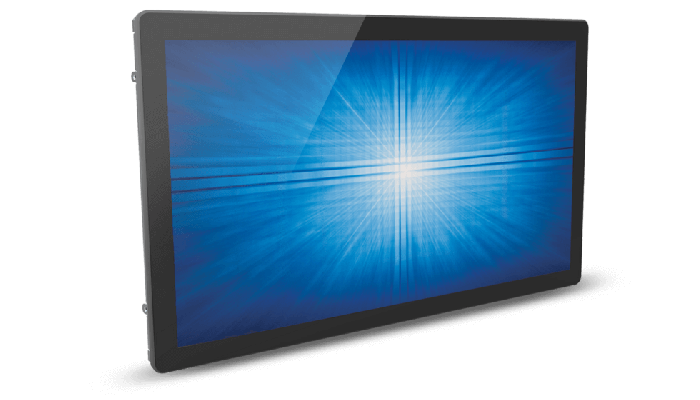

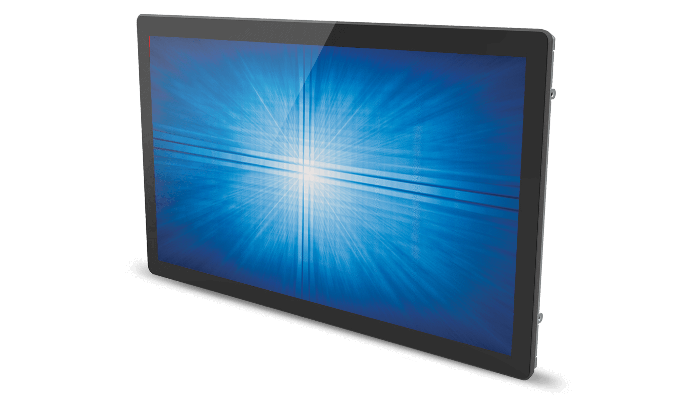

Volle Touch-FunktionalitätDer 2244L zeichnet sich durch stabile, driftfreie Reaktion auf Berührung aus und bietet dank hoher Auflösung, Transparenz und Lichtdurchlässigkeit eine hervorragende Bildqualität. Bei diesem Touchscreen stehen marktführende Elo Touch-Technologien für Einzel-Touch- und Multitouch-Ansprechung zur Wahl. Für das randlose Zero-Bezel-Modell mit 22-Zoll Display wird PCAP-Sensorik (Kapazitivsensorik für bis 4 simultane Fingerkontakte) angeboten. Dieses Kante-auf-Kante-Glasdesign zeichnet sich durch seine schnelle und äußerst präzise Reaktion auf Berührung aus. IntelliTouch® bietet eine hochwertige Optik und kommt mit Standard-Einfassung und Single-Touch oder Dual-Touch-Ansprechung. Sämtliche Varianten des 2244L weisen einen langlebigen Reinglasaufbau auf, um helle, klare Bilder zu liefern. Die Oberfläche ist zudem kratzfest, wodurch sie verschleißfest ist.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale
- Der Blickwinkel von 178° (h)× 178° (v)ist größer als bei vielen anderen 22-Zoll Touchmonitoren und sorgt für getreue Farbwiedergabe und saubere Konturierung - egal ob im Hoch- oder Querformat
- LED-Display mit Bildseitenverhältnis von 16:9 liefert größere, lebensechte Bilder
- Für hohe Belastungen und Nutzerfrequenzen optimiert
- 3 Jahre Garantie auf Gesamteinheit einschließlich Display
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch (weltweit) - E469590
IntelliTouch Dual Touch (weltweit) - E056050
PCAP (weltweit) - E485927Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
SAW (IntelliTouch® akustische Oberflächenwelle) – Single Touch
SAW (IntelliTouch® akustische Oberflächenwelle) – Dual Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 TouchBilddiagonale
21,5 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Schalter auf OSD-Steuerbox
Bedienelemente: Menü, auf-/abwärts, Auswählen
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Ausblendzeit, OSD-Sprache, OSD H-Position, OSD V-Position, Wiederherstellung der Standardwerte, Videoquellenwahl
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
16:9
Aktiver Bereich
18,7" x 10,5" / 475mm x 267mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
720 x 400 @ 70Hz
800 x 500 @ 60Hz
800 x 600 @ 56, 60Hz
1024 x 768 @ 60Hz
1280 x 800 @ 60Hz
1280 x 1024 @ 60Hz
1366 x 768 @ 60Hz, 60Hz RB
1440 x 900 @ 60Hz, 60Hz RB
1680 x 1050 @ 60Hz, 60Hz RB
1920 x 1080 @ 50, 60HzBlickwinkel
Horizontal: ±89° oder 178° insgesamt / Vertikal: ±89° oder 178° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch: 225 cd/m²
IntelliTouch DT: 225 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
14 msec
Kontrastverhältnis
1000:1
Video-Eingangsformat
VGA analog, DVI-D
Video-Eingangssignalanschluss
Analoger VGA-Eingang an DE-15 Anschlussbuchse
Digitaler DVI -Eingang an DVI-D-SchnittstelleVideo-Eingangsfrequenz
Horizontal: 31.5-80 kHz
Vertikal: 50-75 HzStromversorgung
Externe Gleichstromversorgung - Netzadapter (separat erhältlich)
Stromanschluss (Netzteil)
Typ: IEC 60320 C14
Netzadapter-Eingangsspannung: 100 – 240 V AC, 50/60 HzEingangsspannung
12V DC +/- 5%
Eingangsanschluss
Netzteilbuchse koaxial (Stift-Außendurchmesser 2 mm, Zylinder-Innendurchmesser 6,4 mm)
Stromverbrauch (typisch)
Monitor: 26W
Monitor + AC/DC-Netzadapter bei 230V / 50Hz
EIN: 39W
STANDBY: 1,5W
AUS: 1,0WAbmessungen
IntelliTouch: 20,15" x 11,74" x 1,65" / 511,7mm x 298,1mm x 42,6mm
IntelliTouch DT: 20,7” x 12,49” x 1,59” / 526,9mm x 317,3mm x 40,4mm
PCAP: 20,31" x 12,24" x 1,5"/ 516mm x 311mm x 38,5mmVersandabmessungen
24,41" x 7,87" x 16,93" / 620mm x 200mm x 430mm
Gewicht (ohne Verpackung)
10,6 lbs / 4,81 kg
Gewicht (mit Verpackung)
15,3 lbs / 6,95 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 90%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
UL, cUL, FCC, IC, CCC, CE, VCCI, KCC, CoC, BSMI, CB, RCM, RoHS, China RoHS, WEEE, IMERC
Stromkabel
Elo-Teilenr: E378229 (grau) auf Rechnung erhältlich
Montageoptionen

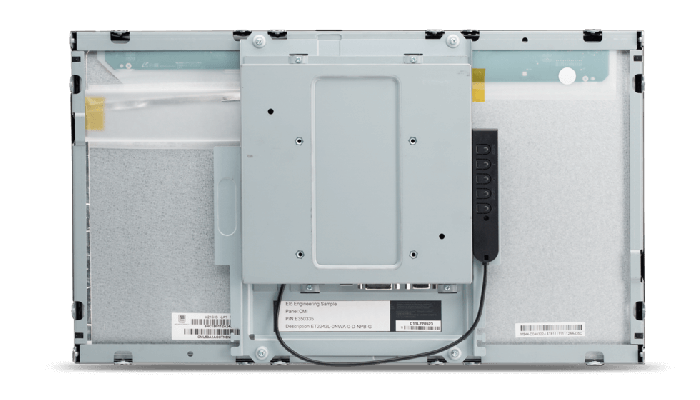

100 mm VESA-Halteplatte mit 4 Schraublöchern auf Rückseite des Geräts Montageplatte mit 2 Schraublöchern auf allen vier Seiten
Einzelheiten siehe MaßzeichnungIm Lieferumfang enthalten
VGA-Kabel
Touch USB-Kabel
Handbuch-CD
Kurzanleitung - Installation
ZB- Modelle: Planmontagehalterung mit Schrauben
Modelle mit Frontrahmen: L -Halterungen (Seitenmontage) mit SchraubenOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz - Elo Teilenr: E378229
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 20- und 22-Zoll Breite Flachmontagehalterung - Elo Teilenr.: E190706Optionales Zubehör
Austauschhalterungssatz - Elo Teilenr: E530432
OSD-Austauschfernbedienung - Elo Teilenr: E483757
Beide auf Rechnung erhältlichOptionaler PCAP Stylus Pen
E066148
Optionaler IntelliTouch-Stylus-Stift
Touch-Stift mit Gummispitze - speziell auf IntelliTouch SAW-Technologie ausgelegt. Teilenr. D82064-000 auf Rechnung erhältlich.
