1940L 18.5 Zoll Open Frame Touchscreen (Abgekündigt)
Übersicht
Der Elo 1940L 19-Zoll Open-Frame-Touchscreen bietet bewährte Elo-Berührungssensorik und -Zuverlässigkeit. Die kompakte Form fügt sich perfekt in anspruchsvolle Gehäuse ein. Dieser Touchscreen zeichnet sich durch stabile, driftfreie Reaktion auf Berührung aus und erzeugt dank hervorragender Auflösung, Transparenz und Lichtdurchlässigkeit äußerst lebendige Bilder. Aufgrund der HD-Auslegung ist eine starke optische Wirkung sichergestellt, weshalb sich der 1940L ideal für Anwendungen im öffentlichen Raum eignet: Geschenkregistratur, Mahlzeitbestellung, Airport-Check-in, DVD und Bezahlkioske. Für den 19-Zoll Monitor werden verschiedene Touch-Technologien und zahlreiche Montageoptionen angeboten, um eine einfache Systemintegration zu gewährleisten.

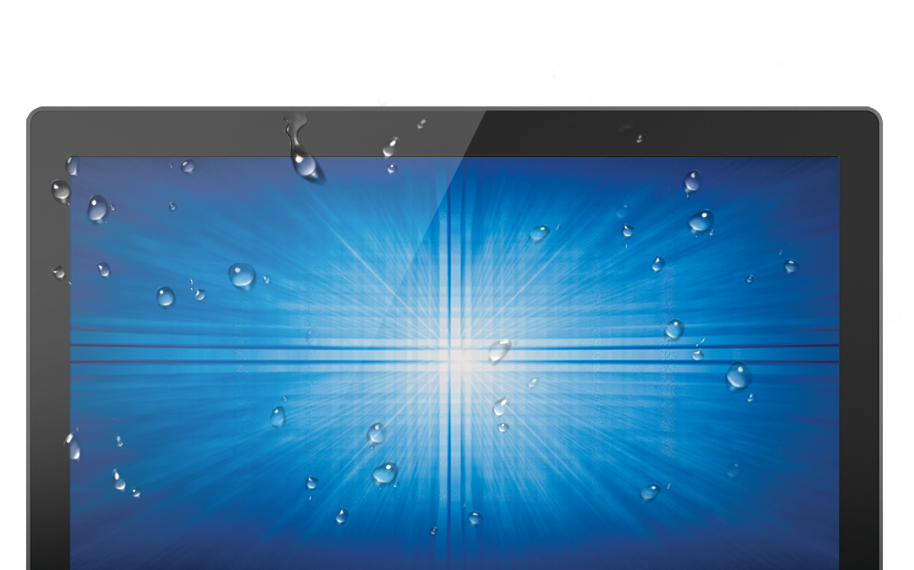

Einfache SystemintegrationDer Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Einheiten mit PCAP-Sensorik lassen sich ebenfalls versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Da Design und Bestückung von Elo vorgegeben sind, besteht eine lange Produkt- und Bauteilverfügbarkeit. Aufgrund der Rückwärtskompatibilität können oft auch Gehäusekosten eingespart werden. |
 |
 |

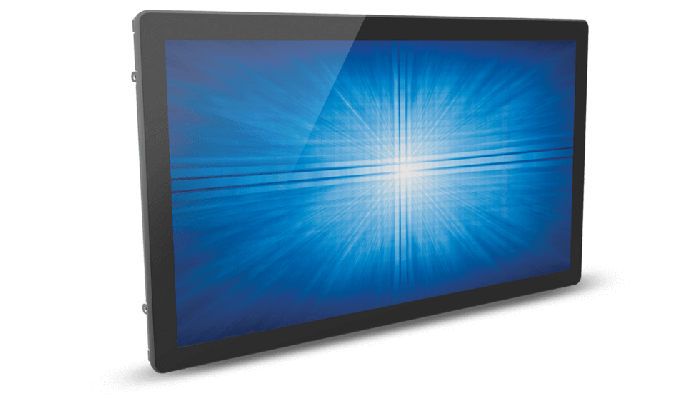

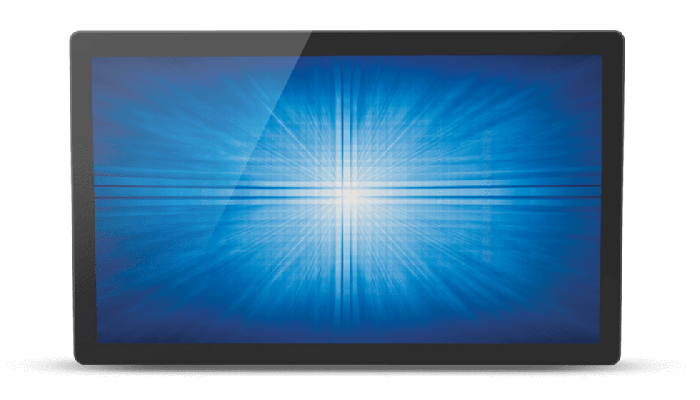

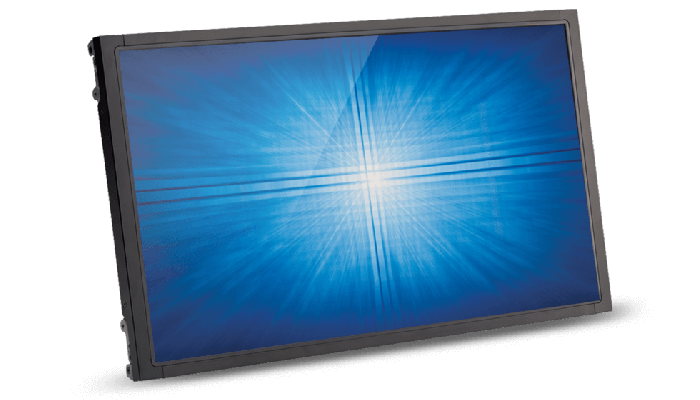

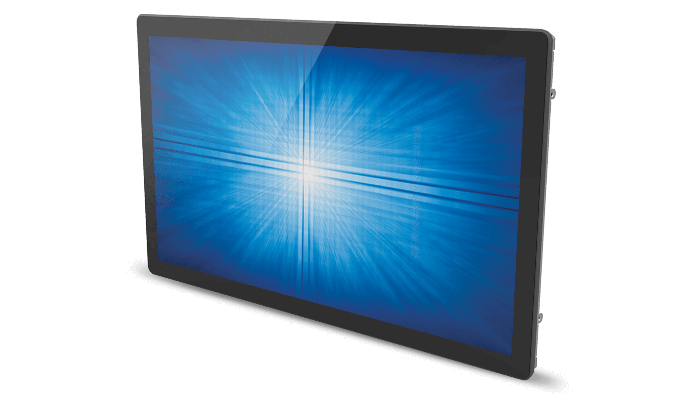

Volle Touch-FunktionalitätBei Elo-Touchscreens wird die Touch-Technologie schon beim Entwurf integriert und nicht erst später angefügt. Der 1940L mit IntelliTouch SAW-Technologie(Oberflächenwellensensorik) sitzt in einer Mini-Einfassung mit integrierter, wasserfester 0,5 mm Dichtung. Für die Multi-Touch-Kapazität wird die PCAP-Technologie (Kapazitivsensorik) als randloses Design mit Kante-auf-Kante-Glaskonstruktion angeboten.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale
- Hochwertiger Monitor mit 170°x160° Blickwinkel
- 1000:1 Kontrastverhältnis
- Separate Montageoptionen mit Regal- und Fronthalterungen
- 3 Jahre Garantie auf Gesamteinheit einschließlich Display
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch Dual-Touch (weltweit) - E855244
PCAP (weltweit) - E065303Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
SAW (IntelliTouch® akustische Oberflächenwelle) – Dual Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 TouchBilddiagonale
18,5 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Bedienelemente: Menü, auf-/abwärts, Auswahl, EIN/AUS
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Ausblendzeit, OSD-Sprache, OSD H-Position, OSD V-Position, Wiederherstellung der Standardwerte, Videoquellenwahl
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
16:9
Aktiver Bereich
16,13" x 9,07" / 409,8mm x 230,4mm
Auflösung
1366 x 768
Andere unterstützte Auflösungen
720 x 350 @ 70Hz
720 x 400 @ 70Hz
640 x 480 @ 60, 72, 75Hz
800 x 600 @ 56, 60, 72, 75Hz
800 x 500 @ 60Hz
832 x 624 @ 75Hz
1024 x 768 @ 60, 70, 75Hz
1280 x 800 @ 60Hz
1280 x 960 @ 60Hz
1280 x 1024 @ 60, 75Hz
1366 x 768 @ 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±80° oder 160° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch DT: 225 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
5 msec
Kontrastverhältnis
1000:1
Video-Eingangsformat
Analoger VGA-Anschluss auf DB-15 Anschlussbuchse /Digitaler DVI -Anschluss an DVI-D Schnittstellenbuchse
Video-Eingangsfrequenz
Horizontal: 31.5-80.0 kHz
Vertikal: 50-75 HzStromversorgung
Externe Gleichstromversorgung - Netzadapter (separat erhältlich)
Stromanschluss (Netzteil)
Adapter-Eingangsanschluss: IEC 60320
C14 Netzadapter-Eingangsspannung: 100 – 240 V AC, 50/60 HzEingangsspannung
12V DC +/- 5%
Eingangsanschluss
Netzadapterbuchse koaxial (2,0 mm (+0,0 -0,1 mm) Stiftaußendurchmesser, 6,4 mm (+/- 0,3 mm) Zylinderinnendurchmesser, 8,8 mm (+/- 0,3 mm) Zylindertiefe)
Stromverbrauch (typisch)
Monitor + AC/DC-Netzadapter bei 230V / 50Hz
EIN: 19W (Typ), 25W (Max.)
STANDBY: 2,0W
AUS: 1,0WAbmessungen
17,58" x 10,58" x 1,51" / 446,7mm x 268,8mm x 38,5mm
Versandabmessungen
21,45" x 14,37" x 5,51" / 545mm x 365mm x 140mm
Gewicht (ohne Verpackung)
7,38 lbs / 3,35 kg
Gewicht (mit Verpackung)
10,58 lbs / 4,8 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 90%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
Australien RCM
Kanada cUL, IC
China CCC
Europa CE
Japan VCCI
Korea KCC, e-standby
Mexiko CoC
Taiwan BSMI
USA UL, FCC
International CB
RoHS, China RoHS, WEEE, IMERCMontageoptionen

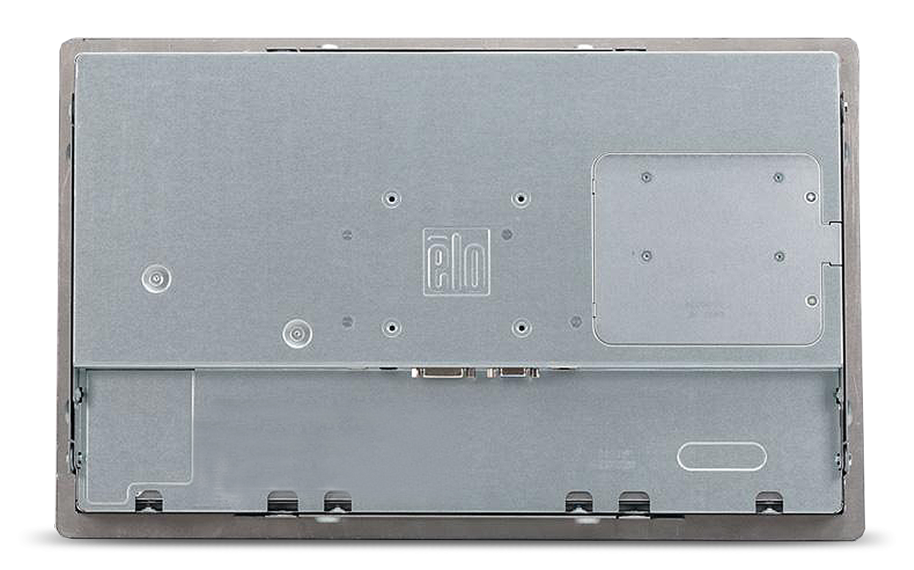

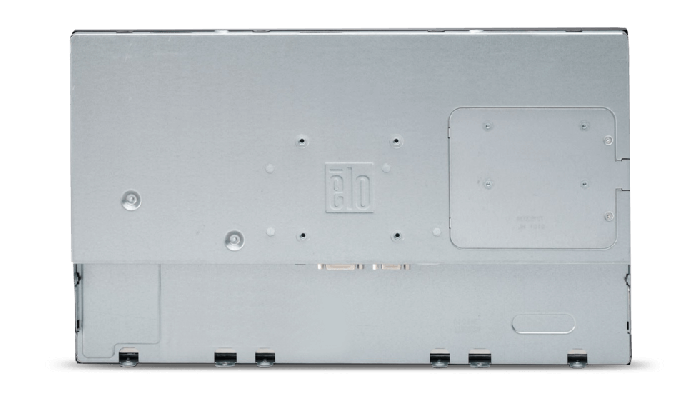

75 mm VESA-Halteplatte mit 4 Schraublöchern auf Rückseite des Geräts
Montageplatte mit 2 Schraublöchern auf allen vier Seiten
Einzelheiten siehe MaßzeichnungIm Lieferumfang enthalten
VGA-Kabel
Touch USB-Kabel
Handbuch-CD
Kurzanleitung - Installation
ZB- Modelle: Planmontagehalterung mit Schrauben
Modelle mit Frontrahmen: L -Halterungen (Seitenmontage) mit SchraubenOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz - Elo Teilenr: E378229
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 1940L – Breiter Einbausatz - Elo-Teilenr.: E925445
Elo 1940L – Frontmontagerahmen (IntelliTouch/Non-Touch) - Elo Teilenr.: E941898
Elo 1940L - Schrankmontagehalterung (IntelliTouch/Non-Touch) - Elo Teilenr.: E343109
Elo 1940L - Seitenmontagehalterung (IntelliTouch/Non-Touch) - Elo Teilenr.: E201156Touch/Videokabel
Abnehmbare Touch- und Videokabel im Lieferumfang inbegriffen.
Optionaler PCAP Stylus Pen
E066148
Optionaler IntelliTouch-Stylus-Stift
Touch-Stift mit Gummispitze - speziell auf IntelliTouch oder iTouch SAW-Technologie ausgelegt. Teilenr. D82064-000 auf Rechnung erhältlich.
