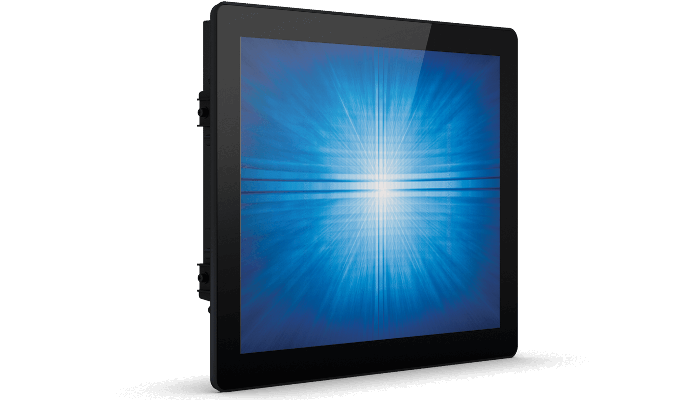

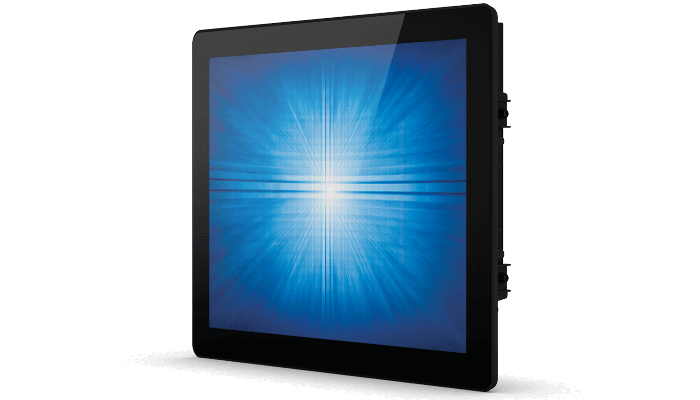

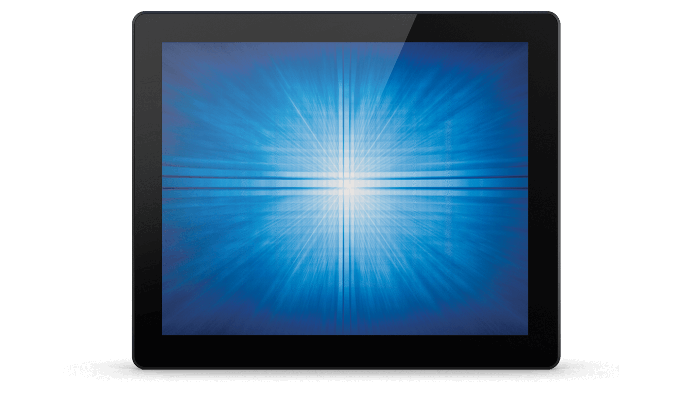

1790L 17 Zoll Open Frame Touchscreen (Rev A Abgekündigt)
Übersicht
Der Elo 1790L 17-Zoll Open-Frame-Touchscreen beinhaltet ein schlankes LCD-Display mit schmalem Rand. Dank der technisch wegweisenden LED-Hintergrundbeleuchtung verbraucht er weniger Strom und erzeugt weniger Wärme. Dieses kompakte Touchscreen ist mit der bewährten Elo-Technologie rigoros auf Touch-Bedienung ausgelegt und zeichnet sich durch hohe Zuverlässigkeit aus. Der 1790L bürgt daher für eine stabile, driftfreie Ansprechung auf Berührung und erzeugt lebendige Bilder. Seine hochwertige Optik gewährleistet eine exzellente Lichtdurchlässigkeit und Bildschärfe. Der 1790L fesselt durch seine lebendigen Bilder und eignet sich für Kioskanwendungen, Casinos und Unterhaltung genauso wie für Einzelhandel, Selbstbedienung und industrielle Automatisierung.
Einfache SystemintegrationDer Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Einheiten mit PCAP-Sensorik lassen sich ebenfalls versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Da Design und Bestückung von Elo strikt kontrolliert werden, bietet dieser Touchscreen eine hohe Ausfallsicherheit. |
 |
 |
Volle Touch-FunktionalitätDer 1790L ist mit einer Auswahl von wegweisenden Single-Touch- und Multi-Touch-Technologien erhältlich. Das randlose 17-Zoll Zero-Bezel-Display mit Multi-Touch-Funktionalität ist mit unserer neuesten TouchPro PCAP-Sensorik (mit durch das Glas projizierter Kapazität) für Multi-Touch hinter Doppelglasanordnung (2GS) erhältlich. Sie bietet in einem randlosen Zero-Bezel-Display hervorragende Interaktivität mit bis zu zehn simultanen Berührungen ähnlich wie bei Tablets. Da diese Touch-Technologien auch hinter Glas präzise reagieren, ist eine Betätigung mit Latex- und Stoffhandschuhen möglich. Single-Touch-Displayoptionen mit Standardrahmen umfassen AccuTouch mit 5-Draht-Widerstandssensorik, IntelliTouch mit SAW-Sensorik oder SecureTouch mit vandalismussicherer SAW-Sensorik.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale
- PCAP-Variante (Kapazitivsensorik) mit Doppelglasanordnung (2GS) für hohe optische Qualität und überlegene Touch-Festigkeit; bruchfest gemäß UL-60950 und IK-07
- Hochwertiger, energiesparender LED-Monitor
- TouchPro mit PCAP-Sensorik (mit durch das Glas projizierter Kapazität) für 10fach-Touch-Ansprechung
- DisplayPort- und VGA-Videoschnittstellen
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch (weltweit) - E197058
AccuTouch (weltweit) - E177920
SecureTouch (weltweit) - E177727
PCAP (weltweit) - E177329
Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
5-Draht-Widerstandstechnologie (AccuTouch®) - Single-Touch
SAW (IntelliTouch® akustische Oberflächenwelle) – Single Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 Touch
SAW (SecureTouch® akustische Oberflächenwelle) – Single TouchTouch-Benutzerschnittstelle
PCAP - USB
AccuTouch, IntelliTouch, SecureTouch - Dual serial/USBBilddiagonale
17 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Tasten auf OSD-Steuerbox
Bedienelemente: Menü, auf-/abwärts, Auswahl, EIN/AUS
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Schärfe, Farbtemperatur, OSD-Zeitabschaltung, OSD-Sprache, OSD H-Position, OSD V-Position, Rücksetzung auf Standardwerte, Video-Priorität, Information, Touch On Standby-Modus, Touch Through
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
5:4
Aktiver Bereich
13,3" x 10,6"/ 337,92mm x 270,336mm
Auflösung
1280 x 1024
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
720 x 400 @ 70Hz
800 x 500 @ 60Hz
800 x 600 @ 56, 60Hz
1024 x 768 @ 60Hz
1280 x 800 @ 60Hz
1280 x 1024 @ 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±80° oder 160° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch: 225 cd/m²
AccuTouch: 200 cd/m²
SecureTouch: 220 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
5 msec
Kontrastverhältnis
800:1
Video-Eingangsformat
Analoger VGA-Anschluss auf DB-15 Anschlussbuchse
DisplayPort V1.1a - unterstützt neuere Versionen des DisplayPort-VideoeingangsVideo-Eingangsfrequenz
Horizontal: 30 - 82 kHz
Vertikal: 50 - 75 HzStromversorgung
Externer DC-Netzadapter als Option (separat erhältlich)
Eingangsspannung
12V DC +/- 5%
Eingangsanschluss
Netzadapterbuchse koaxial (Stiftdurchmesser 2,0 mm (+0,0 - 0,1 mm), Zylinderdurchmesser 6,4 mm (+/- 0,3 mm), Zylindertiefe 8,8 mm (+/- 0,3 mm))
Stromverbrauch (typisch)
Monitor + Adapter bei 230V / 50Hz
EIN: 15W
STANDBY: 1,5W
AUS: 0,5WAbmessungen
IT/AT/ST: 14,50" x 12,06" x 1,87" / 368,4mm x 306,4mm x 47,5mm
PCAP: 15,44" x 12,93" x 1,69" / 392,2mm x 327,5mm x 42,8mmVersandabmessungen
18,74" x 16,46" x 7,21" / 476mm x 418mm x 183mm
Gewicht (ohne Verpackung)
7,94 lbs / 3,6 Kg
Gewicht (mit Verpackung)
12,13 lbs / 5,5 Kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
Australien RCM; Kanada cUL, IC; China CCC; Europa CE TÜV; Japan VCCI; Korea KCC; Mexiko CoC; Taiwan BSMI; USA UL, FCC; International CB; RoHS, China RoHS, WEEE, IMERC
Montageoptionen

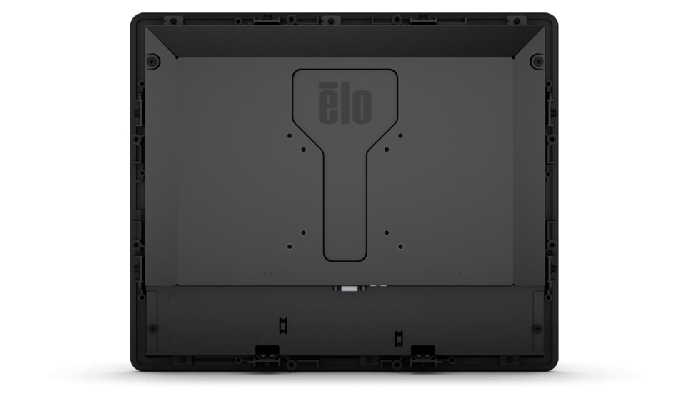

VESA-Montagehalterung (Lochbild 75 und 100 mm)
2-Loch-Halteplatte auf allen vier Seiten
Rückseitige Halterung (PCAP-Modelle)
Frontmontagehalterung mit optionalem Rahmensatz (IT/AT/ST-Modelle, Details siehe Teilenummer)
Regalmontage mit optionalem Halterungssatz (IT/AT/ST-Modelle, Details siehe Teilenummer)
Flachbündige Montage mittels beigefügter Montagehalterungen (PCAP-Modelle; Einzelheiten siehe Maßzeichnungen)
Einzelheiten siehe MaßzeichnungenIm Lieferumfang enthalten
VGA-Kabel
RJ45 OSD-Fernbedienungskabel
Touch USB-Kabel
Handbuch-CD
Kurzanleitung - Installation;
Für Zero-Bezel-Modelle: Flachmontagehalterungen mit Schrauben
Für IT/ST/AT-Modelle mit Einfassung: L -Halterungen (Seitenmontage) mit SchraubenOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz - Elo Teilenr: E378229
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 17-Zoll - Flachmontagehalterung - Elo Teilenr.: E129564
Elo 17-Zoll und 19-Zoll L-Halterung - Elo Teilenr.: E147211
Elo 17-Zoll - Frontmontagerahmen- Elo Teilenr.: E860319
Elo 17-Zoll - Schrankmontagehalterung - Elo Teilenr.: E939253
1,8 m Videokabel DisplayPort zu DisplayPort - Elo Teilenr: E582895
1,8 m Videokabel DVI-D zu DisplayPort - Elo Teilenr: E583090
1,8 m Videokabel HDMI zu DisplayPort - Elo Teilenr: E583288Optionaler PCAP Stylus Pen
E066148
