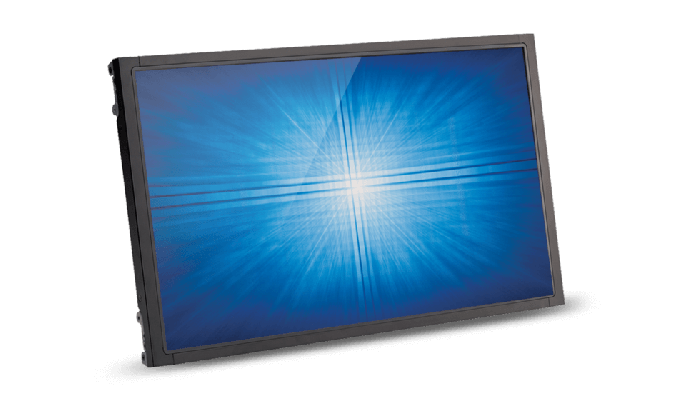

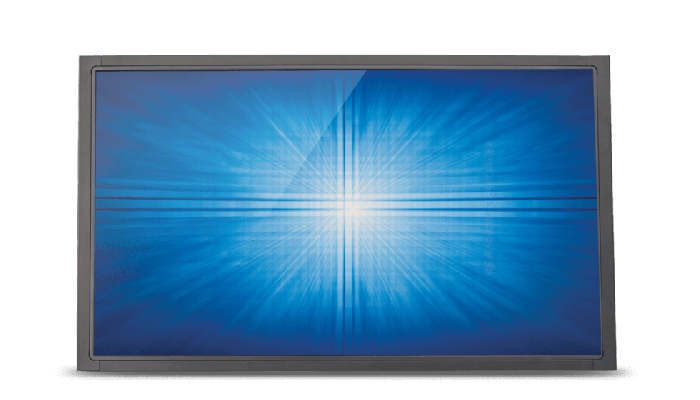

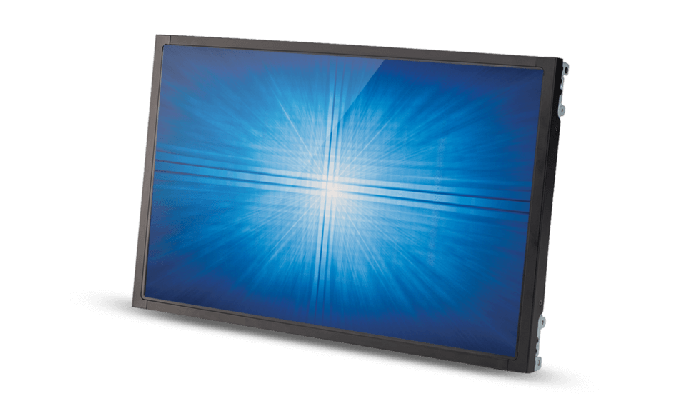

1541L 15,6 Zoll Open Frame Touchscreen (Abgekündigt)
Übersicht
Der Elo 1541L 15-Zoll Open-Frame-Touchscreen arbeitet mit LED-Hintergrundbeleuchtung und bietet 16:9 Breitbildformat, das sich für Einzelhandel, Industrie, Spielautomaten und kommerzielle Anwendungen eignet. Der 1541L erweitert die Elo-Palette für Spiel und Unterhaltung, Informationskioske und Selbstbedienungsaufgaben. Er zeichnet sich durch Flexibilität und energiesparende Merkmale aus. Dieser Touchscreen sitzt in einem exklusiven Spritzgussrahmen und ist mit einer nahezu unsichtbaren, wasserfesten Abdichtung versehen. Dadurch eignet er sich bestens für den Einsatz im öffentlichen Raum. Für den schlanken 1541L werden verschiedene Touch-Technologien und zahlreiche Montageoptionen angeboten, um eine einfache Systemintegration zu gewährleisten.
Einfache SystemintegrationDer Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Da Design und Bestückung von Elo vorgegeben sind, besteht eine lange Produkt- und Bauteilverfügbarkeit. Aufgrund der Rückwärtskompatibilität können oft auch Gehäusekosten eingespart werden. |
 |
 |
Volle Touch-FunktionalitätFür den 1541L stehen wegweisende Elo-Technologien zur Wahl, die eine ultimative optische Qualität realisieren. AccuTouch (5-Draht-Widerstandssensorik) für Single-Touch oder IntelliTouch (SAW-Sensorik) für Dual-Touch.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale
- Hochauflösendes LCD-Display für ultimative HD-Interaktivität, Schärfe und Transparenz
- Kompakte Abmessungen und schlankeres Design ermöglichen geringere Kioskbreiten und gleichzeitig eine größere Bildfläche durch Hochformat.
- Modernste LED-Hintergrundbeleuchtung statt Kaltkathoden-Fluoreszenzlampen (CCFL) reduziert Systemtiefe, Stromverbrauch und Wärmeaufbau.
- Integrierte Mini-Einfassung mit wasserfester 0,5 mm Dichtung bei Versionen mit Einfassung
- 3 Jahre Garantie auf Gesamteinheit einschließlich Display
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch Dual-Touch (weltweit) - E606625
AccuTouch (weltweit) - E805638Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
5-Draht-Widerstandstechnologie (AccuTouch®) - Single-Touch
SAW (IntelliTouch® akustische Oberflächenwelle) – Dual TouchBilddiagonale
15,6 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Bedienelemente: Menü, auf-/abwärts, Auswahl, EIN/AUS
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Ausblendzeit, OSD-Sprache, OSD H-Position, OSD V-Position, Wiederherstellung der Standardwerte, Videoquellenwahl
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
16:9
Aktiver Bereich
13,55" x 7,62" / 344,232mm x 193,536mm
Auflösung
1366 x 768
Andere unterstützte Auflösungen
720 x 350 @ 70Hz
720 x 400 @ 70Hz
640 x 480 @ 60, 72, 75Hz
800 x 600 @ 56, 60, 72, 75Hz
800 x 500 @ 60Hz
832 x 624 @ 75Hz
1024 x 768 @ 60, 70, 75Hz
1280 x 800 @ 60Hz
1280 x 960 @ 60Hz
1280 x 1024 @ 60, 75Hz
1366 x 768 @ 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±65° oder 130° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch DT: 225 cd/m²
AccuTouch: 200 cd/m²Reaktionszeit gesamt (typisch)
16 msec
Kontrastverhältnis
500:1
Video-Eingangsformat
Analoger VGA-Anschluss an DE-15-Schnittstellenbuchse
Video-Eingangssignalanschluss
Digitaler DVI-Anschluss an DVI-D-Schnittstellenbuchse
Video-Eingangsfrequenz
Horizontal: 31.5 - 80 KHz
Vertikal: 50 - 75 HzStromversorgung
Externe Gleichstromversorgung - Netzadapter (separat erhältlich)
Stromanschluss (Monitor)
Typ: Gleichstromstecker
Zylinderinnendurchmesser: 6,4 mm (+/- 0,3 mm)
Stiftaußendurchmesser: 2,0 mm (+ 0,0 - 0,1 mm)
Zylindertiefe: 8,8 mm (+/- 0,3 mm)
Eingangsspannung: + 12 V DC 5 %Stromanschluss (Netzteil)
Typ: IEC 60320 C14
Netzadapter-Eingangsspannung: 100 – 240 V AC, 50/60 HzEingangsspannung
12V DC +/- 5%
Stromverbrauch (typisch)
Monitor + Adapter bei 230V /50Hz
EIN: 15W
STANDBY: 2W
AUS: 1,0WAbmessungen
14,83" x 8,7" x 1,82" / 376,8mm x 221,1mm x 46,3mm
Versandabmessungen
17,5" x 11,1" x 5,7" / 445mm x 282mm x 145mm
Gewicht (ohne Verpackung)
6,5 lbs / 2,94 kg
Gewicht (mit Verpackung)
9,5 lbs / 4,3 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 90%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
Australien RCM; Kanada cUL, IC; China CCC; Europa CE TÜV; Japan VCCI; Korea KCC; Mexiko CoC; Taiwan BSMI; USA UL, FCC; International CB; RoHS, China RoHS, WEEE, IMERC
Montageoptionen
75 mm VESA-Halteplatte mit 4 Schraublöchern auf Rückseite des Geräts
Montageplatte mit 2 Schraublöchern auf allen vier Seiten
Einzelheiten siehe MaßzeichnungIm Lieferumfang enthalten
VGA-Kabel
Touch USB-Kabel
Handbuch-CD
Kurzanleitung - Installation
ZB- Modelle: Planmontagehalterung mit Schrauben
Modelle mit Frontrahmen: L -Halterungen (Seitenmontage) mit SchraubenOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz - Elo Teilenr: E378229
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 15-Zoll Breite Frontmontagehalterung - Elo-Teilenr.: E711274
Elo 15-Zoll - Schrankmontagehalterung - Elo Teilenr.: E921202
Elo 15-Zoll - Breite L-Halterung - Elo-Teilenr.: E333212Optionaler IntelliTouch-Stylus-Stift
Touch-Stift mit Gummispitze - speziell auf IntelliTouch oder iTouch SAW-Technologie ausgelegt. Teilenr. D82064-000 auf Rechnung erhältlich.
