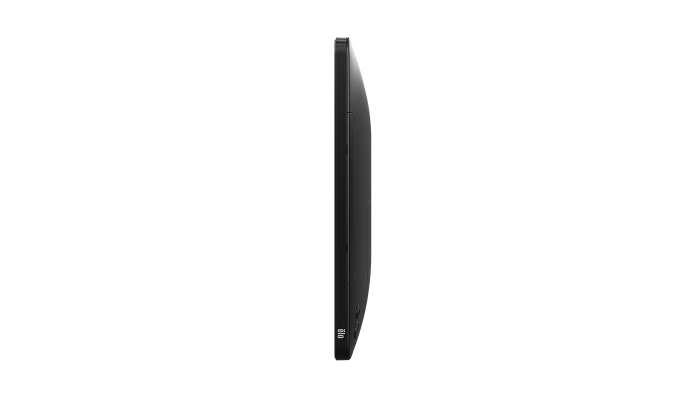

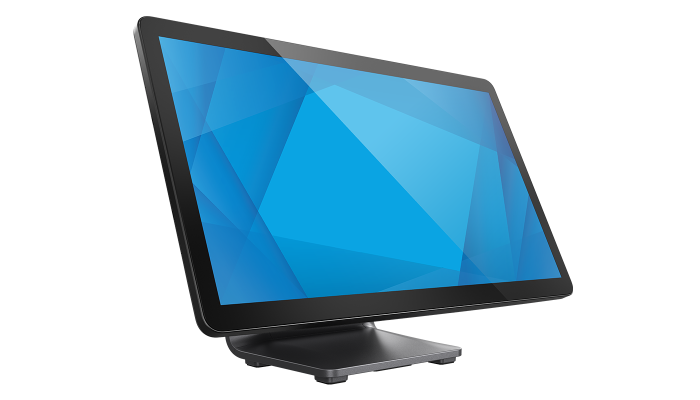

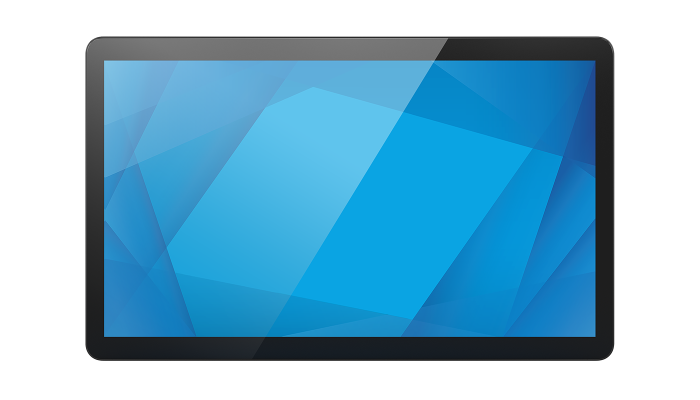

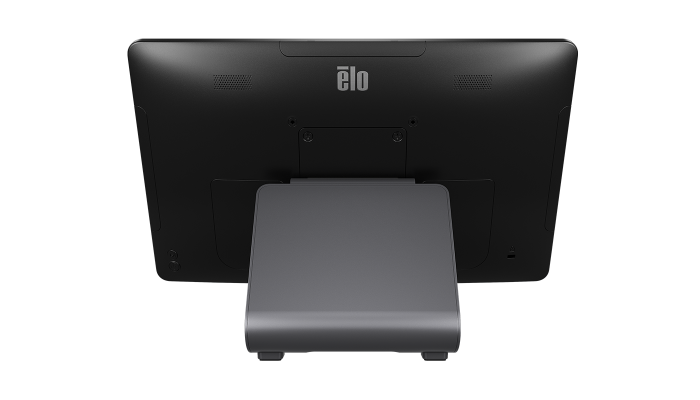

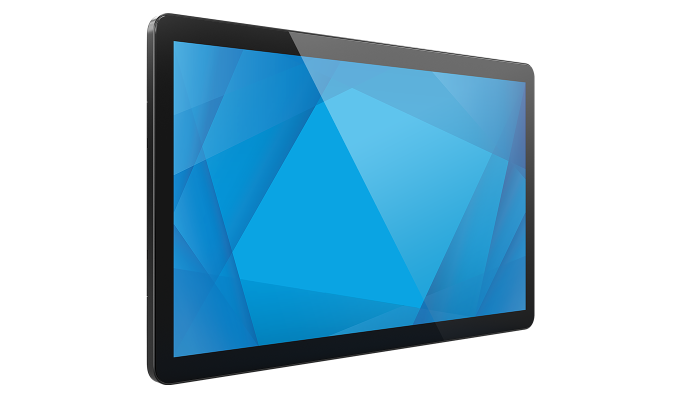

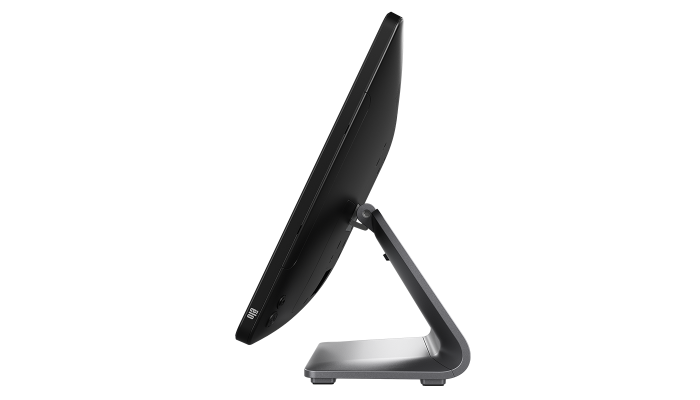

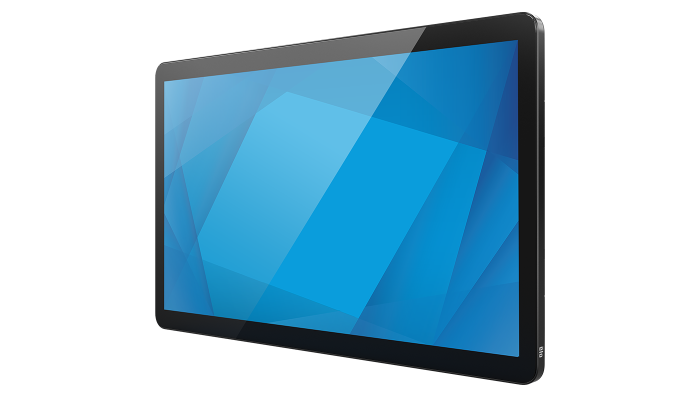

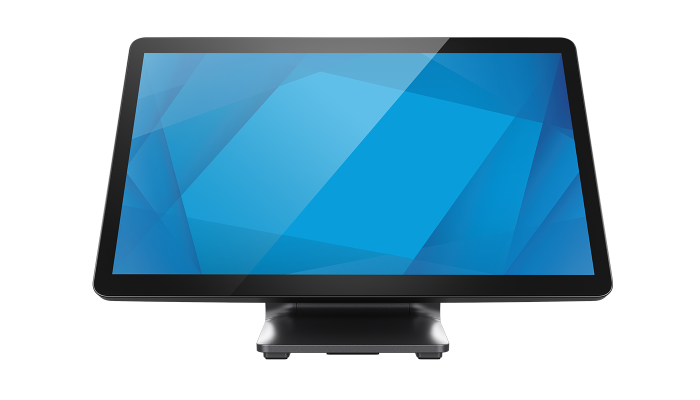

1504L 15-Zoll
Touchscreen-Monitor.
Der 1504L-Touchmonitor zeichnet sich durch ein beeindruckendes Design,
verbesserte Robustheit, erhöhte Berührungsgenauigkeit und brillante
Bildschärfe aus. Mit modernster Optical-Bonding-Technologie und IP54-
versiegeltem Design bietet der 15-Zoll Touchmonitor eine funktionsreiche
Plattform und vielseitige Einsatzmöglichkeiten - von Kassensystemen,
Selbstbedienungssystemen und Küchendisplays bis hin zu
Lagerautomatisierung, Zugangskontrolle und HMI.
Erhältlich in 10,
13 und 15 Zoll.
Ermöglichen Sie mit dem 15-Zoll
Touchscreen eine perfekte
Zahlungsabwicklung.
Der 15-Zoll Touchscreen-Monitor lässt sich problemlos mit einem integrierten
Zahlungsgerät von Elo kombinieren - von den mobilen Computern von Elo Pay
bis hin zum Elo Pay 7" - der 1504L bietet das perfekte kompakte Touch-Display
mit der Konnektivität, die Sie am Kassenterminal benötigen.
Hochmoderne
optische Anzeige
Entwickelt mit hochwertigem Optical Bonding,
entspiegeltem Deckglas und Einstellungen für
reduziertes Blaulicht - der 15-Zoll-Touchscreen-
Monitor 1504L bietet erstklassigen Sehkomfort
und Klarheit.
Langlebiger, energieeffizienter
Touchscreen.
-
Kratzfeste
Glasoberfläche -
IP54-versi-
egeltes Design -
IK08
Stoßfestigkeit -
Energy Star 8.0
zertifiziert
Sichern Sie die
Verbindung Ihrer Kabel.
Verlieren Sie nie wieder Ihre Anschlussabdeckungen und Schrauben dank des speziellen
Verlustschutzdesigns. Durch einrastbare Anschlussabdeckungen wird die Gefahr minimiert,
dass sich Kabel lösen und den Gerätebetrieb unterbrechen.
Mit Zubehör neue Horizonte eröffnen.
Elo Edge Connect™ ermöglicht ein umfangreiches
Sortiment an Zubehör, das sich nahtlos am Rand
des Displays anbringen lässt: Kartenleser,
Strichcodescanner, Status-LEDs, Kameras,
RFID-Scanner, Magnetstreifenleser,
Fingerabdruckscanner und mehr.
Navigieren Sie direkt im
Displaymenü auf dem Touchscreen.
Die Steuerelemente für die Bildschirmanzeige (OSD)
befinden sich jetzt direkt auf dem Touchscreen - dies
erleichtert die Navigation und bietet dennoch die
Sicherheit der OSD-Sperre.
Erweitern Sie die Möglichkeiten
mit Touch-Through.
Die TouchPro-PCAP-Monitore von Elo verfügen über eine
Touch-Through-Funktion und unterstützen die Verwendung
mit Handschuhen und zusätzlichen Schichten von Folien
und Filtern und erfüllen somit auch ganz spezifische
Branchenanforderungen.
Genießen Sie Sicherheit mit EloCareSM.
Vom Vorab-Austausch von Geräten bis hin zu
erweiterten Garantien - mit EloCare genießen
Sie Service und Support von den Fachleuten,
die Ihre Elo-Produkte am besten kennen.
- Vorab-Austausch von Geräten
- Garantieverlängerung
- Fachdienstleistungen
Qualität für die Ewigkeit.
Wir entwickeln jedes Produkt mit einem Ziel, das
über die Erfüllung von Erwartungen hinausgeht: Wir
wollen sie übertreffen. Durch die Integration unserer
Technologie in Ihre Betriebsabläufe gehen Sie eine
Partnerschaft mit uns ein - und als Ihr Partner
verpflichten wir uns, zuverlässige Produkte zu
liefern, damit Sie sich auf Wachstum und Innovation
konzentrieren können, in dem sicheren Wissen, dass
wir hinter unseren Produkten stehen und bereit sind,
Sie bei jedem Schritt zu unterstützen.
Merkmale
-
Technische
Artikelnummer(n)
Mit Standfuß - E969493
Ohne Standfuß - E969292Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
PCAP (projizierte Kapazitivsensorik) - 10-Touch
Bilddiagonale
15,6 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Seitenverhältnis
16:9
Aktiver Bereich
13,55" x 7,62" / 344,16 mm x 193,59 mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640x480 60Hz
800x600 60Hz
1024x768 60Hz
1280x800 60Hz
1280x720 60Hz
1280x1024 60Hz
1366x768 60Hz, 60Hz RB
1440x900 60Hz, 60Hz RB
1680x1050 60Hz, 60Hz RB
1920x1080 60HzBlickwinkel
Horizontal: ±89° oder 178° insgesamt / Vertikal: ±89° oder 178° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 450 cd/m²
PCAP: 405 cd/m²Reaktionszeit gesamt (typisch)
25 msec
Kontrastverhältnis
1000:1
Touch-Benutzerschnittstelle
USB
Oberflächenbehandlung
Blendschutz
On-Screen-Display (OSD)
Zugriff über Touchscreen: Die Menütaste drücken, um das Touchscreen OSD-Diagramm aufzurufen.
Bedienelemente: Menü, EIN/AUS
Helligkeit, Kontrast, Seitenverhältnis, Automatischer Scan, Schärfe, Farbtemperatur, Niedriges Blaues Licht, Lautstärke, Stummschaltung, OSD-Zeitlimit, OSD-Sprache, Berührung im Schlafmodus EIN/AUS, Strom-LED EIN/AUS, Standardwerte Wiederherstellen, Peripherieanschluss
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, Japanisch, traditionelles Chinesisch, vereinfachtes Chinesisch
Funktionssperren OSD, StromzufuhrE/A-Ports
1x USB Typ-C
1x USB Typ-A
1x DisplayPort
1x HDMI
1x DC-Anschluss
4x Micro-USB Elo Edge Connect AnschlüsseLautsprecher
2 x interne 2W-Lautsprecher (+/-10%)
Vídeo
USB-Typ-C
Displayport
HDMI
Eingangsfrequenzbereich des horizontalen Synchronsignals: 30–82 kHz
Eingangsfrequenzbereich des vertikalen Synchronsignals (Bildrate): 60 HzLeistung
Kompatibel mit Stromversorgung über USB-Typ-C-Anschluss oder DC-Buchse (Außendurchmesser des Pins 2,0 mm, Innendurchmesser des Steckers 6,4 mm)
Stromverbrauch (typisch)
EIN (Typisch – 70 % Helligkeit): 12,1 W
STANDBY: 1,0 W
AUS: 0,25 WMonitorabmessungen (ohne Standfuß)
14,6" x 8,95" x 1,06" / 371 mm x 227,5 mm x 26,9 mm
Monitorabmessungen (mit Standfuß)
14,6" x 10.,5" x 5,1" / 371,1 mm x 257,80 mm x 128,8 mm
Versandabmessungen
Mit Standfuß: 17,76" x 13,46" x 8,66" / 451 mm x 342 mm x 220 mm
Ohne Standfuß: 17,64" x 6,34" x 11,81" / 448 mm x 161 mm x 300 mmGewicht (ohne Verpackung)
Mit Standfuß: 6,39 lbs / 2,9 kg
Ohne Standfuß: 3,74 lbs / 1,7 kgGewicht (mit Verpackung)
Mit Standfuß: 12,33 lbs / 5,6 kg
Ohne Standfuß: 8,37 lbs / 3,8 kgBetriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95% (38,7 ℃ max. Feuchtkugeltemperatur)MTBF
50.000 Stunden, nachgewiesen

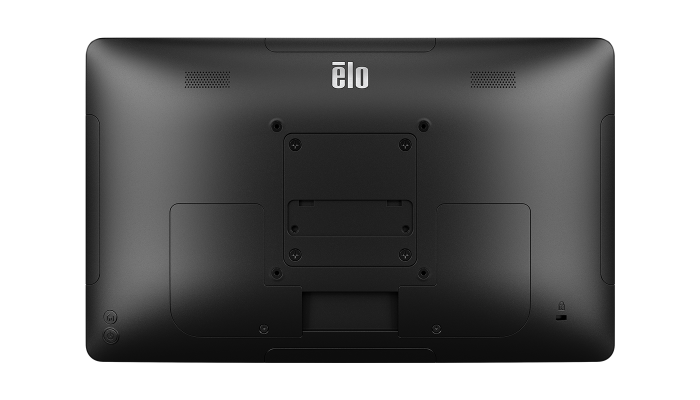

Montageoptionen
Interfaz de montaje trasero de 75 mm und 100 mm
Consulte los dibujos dimensionales para más detalles.Weitere Merkmale
Energy Star 8,0
TÜV Rheinland (Blaulichtfilter)
Stromabnahmefunktion über DDCCI
PD (Power Delivery)-Ausgang über USB-C (max. 18 W) für Elo Pay 7"Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Argentinien AR Zertifikat
Kanada CUL, IC
China CCC
Europa CE
Korea KCC
Taiwan BSMI
Vereinigte Staaten FCC, UL
Japan VCCI, PSE
International CB
Australien RCM
Mexiko NOM
RoHS, China RoHS, WEEE, REACH
Indien BIS
Vereinigtes Königreich UKCASchutz vor Eindringen
IP54
Aufprallschutz
IK08
Im Lieferumfang enthalten
Touchmonitor
Schnellinstallationsanleitung
EU-EEI-Label
2x UK-EEI-Label
1,8m USB-Kabel (USB-Typ-A auf -Typ-C)
1,8m HDMI-Kabel
Netzteil
1,8m NA-Stromkabel
1,8m EU-StromkabelOptionales Zubehör
Magnetstreifenleser (MSR) - Elo Teilenr: E001002
Fingerabdruck-Scanner - Elo Teilenr: E134286
Kundendisplay (2 x 20 VFD) - Elo Teilenr: E001003
2D Barcode-Scanner (Schwarz - SE2707) - Teilener Elo: E393160
2D Barcode-Scanner (Schwarz - SE4720) - Teilener Elo: E384627
2D Barcode-Scanner (Schwarz - SE4107) - Teilener Elo: E245047
PCAP Stylus Stift - Teilenr Elo: E066148
EMV-Cradle für MagTek eDynamo - Elo Teilenr.: E375343
EMV-Cradle für Ingenico RP457c with Audio Jack, BT and USB - Elo Teilenr.: E586981
EMV-Cradle für Ingenico RP457c with BT and USB - Elo Teilenr.: E710930
Status-Licht (Micro-USB-Verbindung) - Elo Teilenr.: E644767
3D-Kamera - Elo Teilenr.: E534879
Webcam - Elo Teilenr.: E201494
RFID - Elo Teilnr.: E673037
Elo Edge Connect™ Speakerbar (schwarz) - Elo Teilnr.: E894719Ständer, Halterungen & Kits
Rückseitige Displayständerhalterung _ Elo Teilenr.: E038989
Schwenkständer für 10- und 15-Zoll Touchcomputern der I-Serie - Elo Teilenr: E924077
Z20 POS-Standsystem für 10- und 15-Zoll I-Serie - Elo Teilenr: E809321
Regalhalterung (75mm oder 100mm VESA) - Elo Teilenr.: E043382
Bodenständer (75mm oder 100mm VESA) - Elo Teilenr.: E048069
Standfuß 6-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047458
Standfuß 12-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047663
Standfuß 18-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047864
Ständerhalterung (75mm oder 100mm VESA) - Elo-Teilenr: E045151
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel – 1,8 m - Elo-Teilenr: E214097
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel - 3 m - Elo-Teilenr: E214282
mPOS Druckerständer (weiß) - E353758
Elo Standfuß 1302L - Schwarz (75 mm VESA) - Elo Teilenr.: E307788
Wallaby-POS-Ständer (Schwarz) - Elo Teilenr.: E949536
USB-C zu USB-C Kabelsatz - Elo Teilenr.: E129019
DVI-D-zu-HDMI-Kabelsatz - Elo Teilenr.: E538507
Nordamerika-Netzkabel – C13 - Elo-Teilenr: E593865
Australien-Netzkabel – C13 - Elo-Teilenr: E594067
Europa-Netzkabel – C13 - Elo-Teilenr: E594264
Korea-Netzkabel – C13 - Elo-Teilenr: E594466
China-Netzkabel – C13 - Elo-Teilenr: E594670
Taiwan-Netzkabel – C13 - Elo-Teilenr: E594869
Japan-Netzkabel – C13 - Elo-Teilenr: E793799
Elo Backpack® 4 (Valuemodelle) - Elo-Teilenr: E393754
Elo Backpack® 4 (Standardmodelle) - Elo-Teilenr: E393359
Z10-Ständer (75mm VESA) - Elo-Teilenr.: E767159
Self-Service-Standfuß Wallaby Pro - Elo-Teilenr: E801367
Kleiner I/O Hub: 1x DC-in, 1x RJ45 LAN, 4x USB-A, 2x USB-C - Elo-Teilenr: E815044
